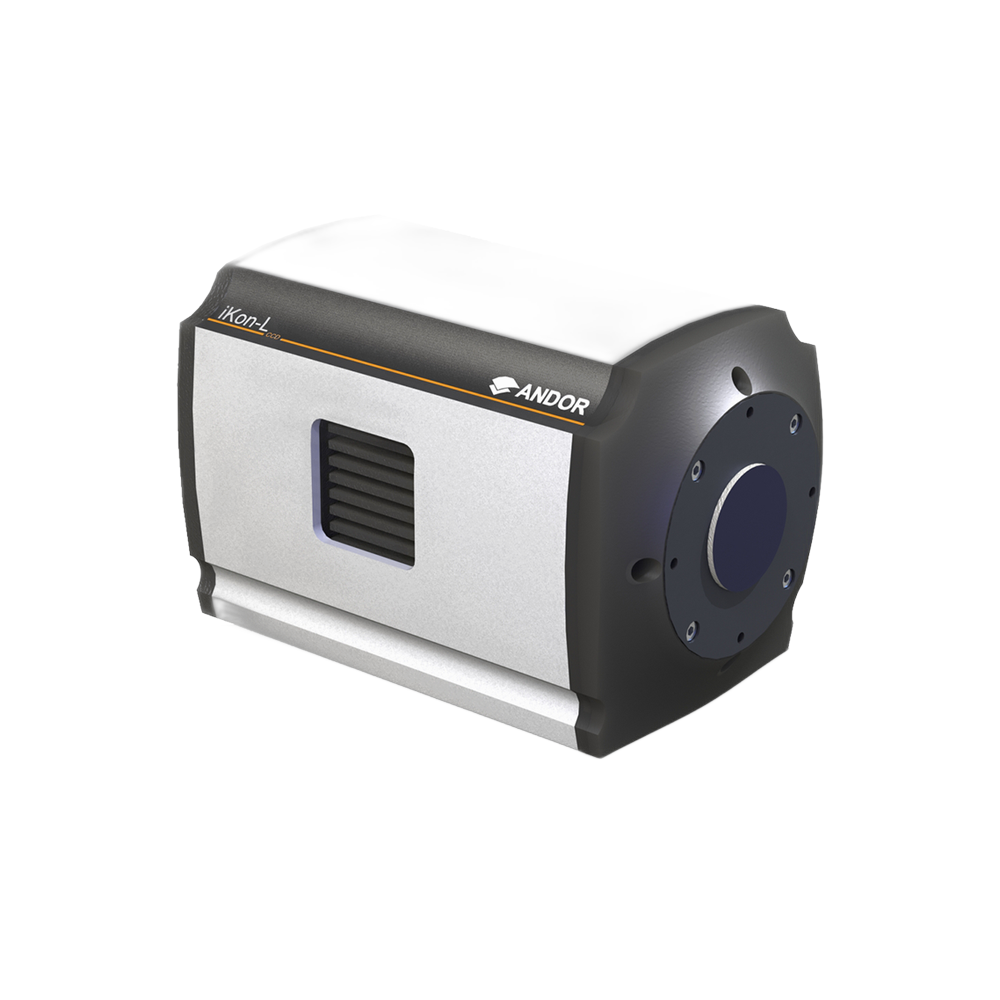

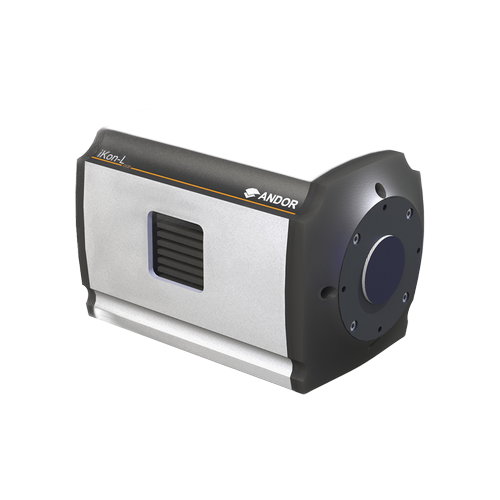

Andor iKon-L HF X-ray Camera

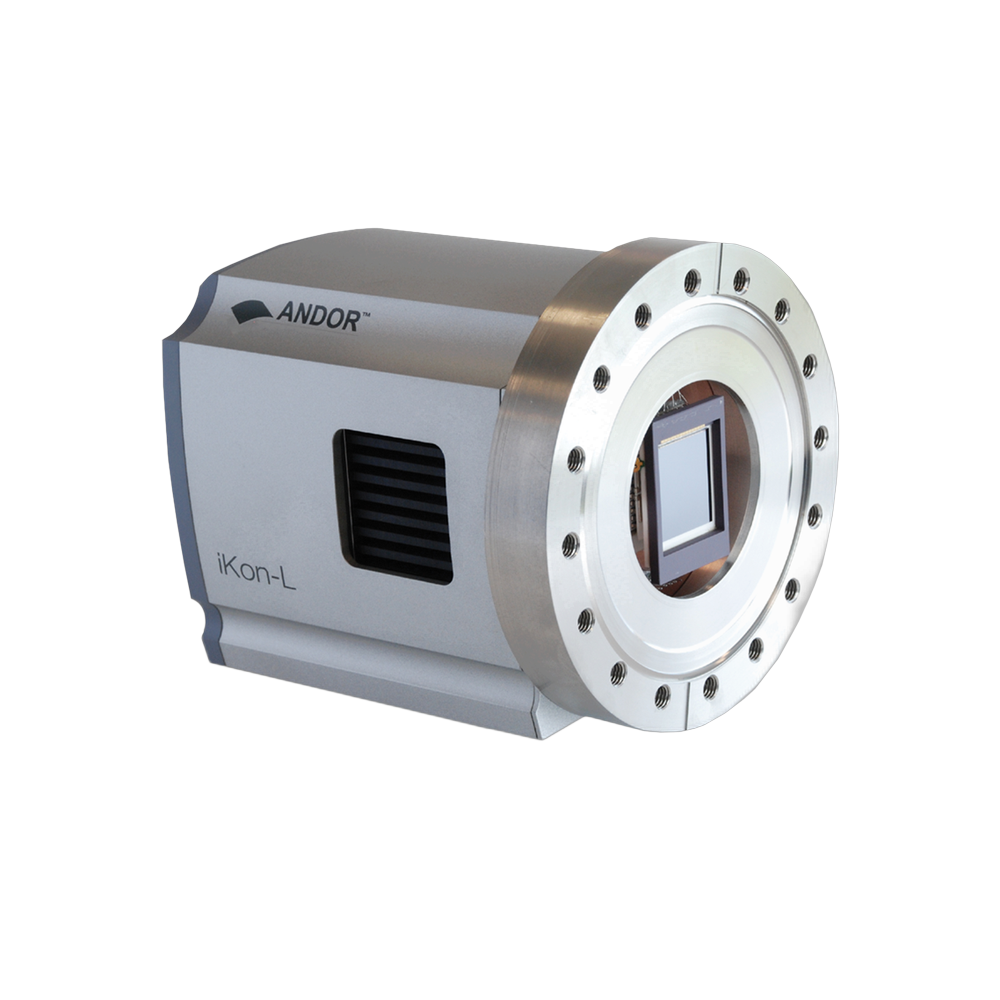

Andor iKon-L SO X-ray Camera

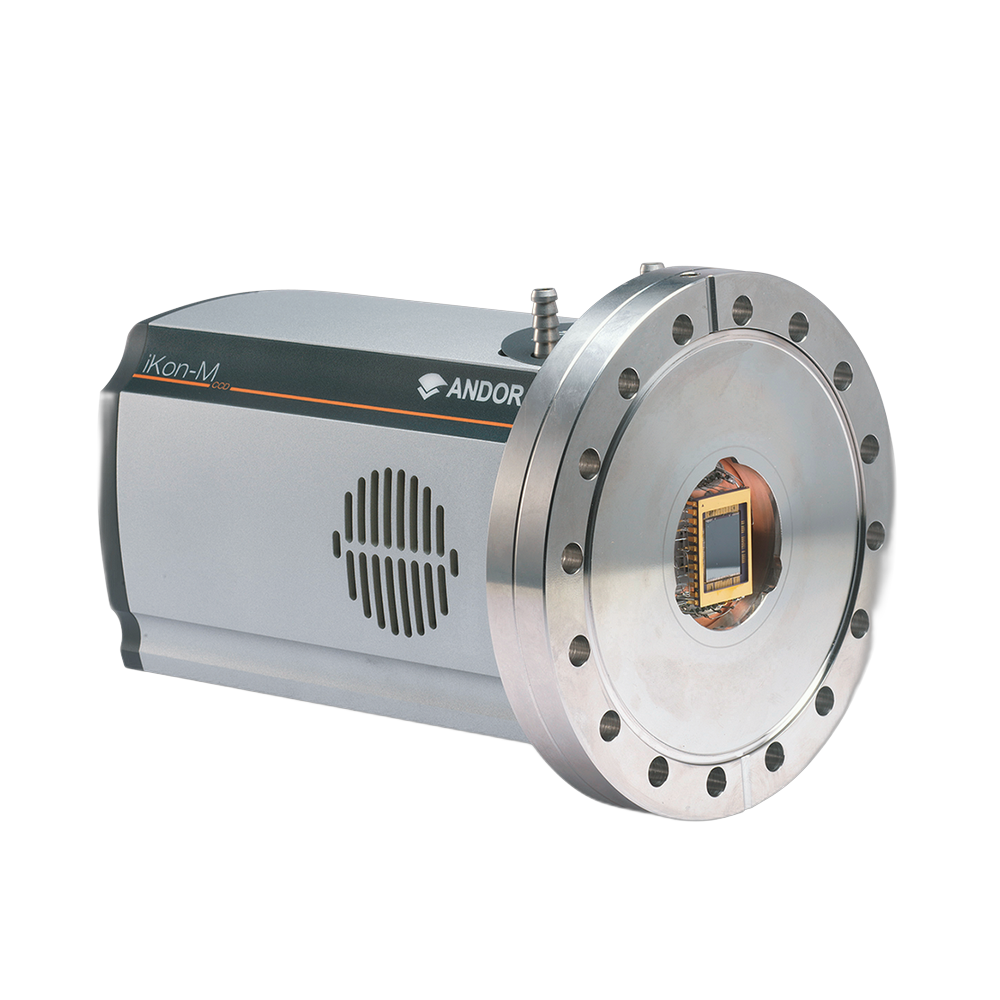

Andor iKon-M SO X-ray Camera

Andor iKon CCD X선 고에너지 검출 카메라 X-ray High-Energy Detection Camera

Back-illuminated CCD cameras for direct soft X-ray, EUV, VUV detection — iKon-L HF, iKon-L SO, iKon-M SO with up to 95% QE.

연X선·EUV·VUV 직접 검출용 후면조사형 CCD 카메라 — iKon-L HF/SO, iKon-M SO, 최대 95% QE.

Categories: , Tags: , , , , , , , , , , , , Brand:

Description

Andor iKon CCD X선 검출 카메라는 연X선(soft X-ray), EUV/VUV 직접 검출을 위해 설계된 후면조사형 CCD 카메라 시리즈입니다. iKon-L HF(광섬유 결합, X선 단층촬영용), iKon-L SO(직접 조사, 1 MP/4.2 MP), iKon-M SO(직접 조사, 1 MP) 세 모델로 구성됩니다.

최대 95% 양자 효율과 -100°C 심냉각으로 X선 결정학, XRD, X선 플라즈마 진단, 고조파 발생(HHG) 등 고에너지 검출 응용에 최적화되어 있습니다.

Key Features

  • Peak QE up to 95% — back-illuminated ‘Enhanced’ process sensor for increased soft X-ray sensitivity
  • 최대 95% QE — 연X선 감도 향상을 위한 후면조사형 ‘Enhanced’ 공정 센서
  • iKon-L HF: 4.2 MP (2048×2048, 13.5 μm), fibre-optic coupled — optimized for X-ray tomography and neutron imaging
  • iKon-L HF: 4.2 MP (2048×2048, 13.5 μm), 광섬유 결합 — X선 단층촬영·중성자 이미징 최적화
  • iKon-L SO: 1 MP (1024×1024, 13 μm) or 4.2 MP (2048×2048, 13.5 μm) — direct soft X-ray, VUV/EUV/XUV detection
  • iKon-L SO: 1 MP 또는 4.2 MP 직접 연X선·VUV/EUV/XUV 검출
  • iKon-M SO: 1 MP (1024×1024, 13 μm) compact format for soft X-ray and HHG spectroscopy
  • iKon-M SO: 1 MP 소형 포맷 — 연X선 및 HHG 분광
  • Deep TE cooling to -100°C; UltraVac™ hermetic vacuum seal
  • 열전 냉각 최저 -100°C, UltraVac™ 기밀 진공 밀봉
  • Read noise as low as 2.9 e⁻; 16-bit digitization; USB 2.0 interface
  • 판독 잡음 최저 2.9 e⁻, 16비트 디지털화, USB 2.0 인터페이스
  • Beryllium window and filter holder options for rejection of unwanted low-energy radiation
  • 베릴륨 윈도우 및 필터 홀더 옵션 — 불필요한 저에너지 방사선 차단

Applications

  • Soft X-ray, VUV/EUV/XUV imaging and microscopy
  • 연X선·VUV/EUV/XUV 이미징 및 현미경
  • X-ray diffraction (XRD) and X-ray crystallography
  • X선 회절(XRD) 및 X선 결정학
  • X-ray tomography and neutron tomography (iKon-L HF)
  • X선 단층촬영 및 중성자 단층촬영 (iKon-L HF)
  • High Harmonic Generation (HHG) spectroscopy
  • 고조파 발생(HHG) 분광
  • X-ray plasma diagnostics and source characterization
  • X선 플라즈마 진단 및 광원 특성 분석

Specifications

Parameter iKon-L HF iKon-L SO iKon-M SO
Coupling Fibre-Optic (FOP) Direct (SO) Direct (SO)
Active Pixels 2048 × 2048 (4.2 MP) 1024×1024 or 2048×2048 1024 × 1024 (1 MP)
Pixel Size 13.5 × 13.5 μm 13 or 13.5 μm 13 × 13 μm
Image Area 27.6 × 27.6 mm 13.3 or 27.6 mm 13.3 × 13.3 mm
Peak QE 95% @ 550 nm >95% (soft X-ray) >95% (soft X-ray)
Min. Temp. (Chiller) -35°C -100°C -100°C
Read Noise @ 0.05 MHz (e⁻) 4.9 (HS) 2.9 2.9
Frame Rate (full frame) — 4.4 fps (1 MP) 4.4 fps
Digitization 16-bit
PC Interface USB 2.0
Vacuum Seal UltraVac™ permanent hermetic

📎 원본 제품 페이지: https://andor.oxinst.com/products/cameras-for-x-ray-euv-electron-and-neutron-detection
