ScienceEdge Image Rotator Mirror Unit IRMU 이미지 로테이터 K-미러

Description

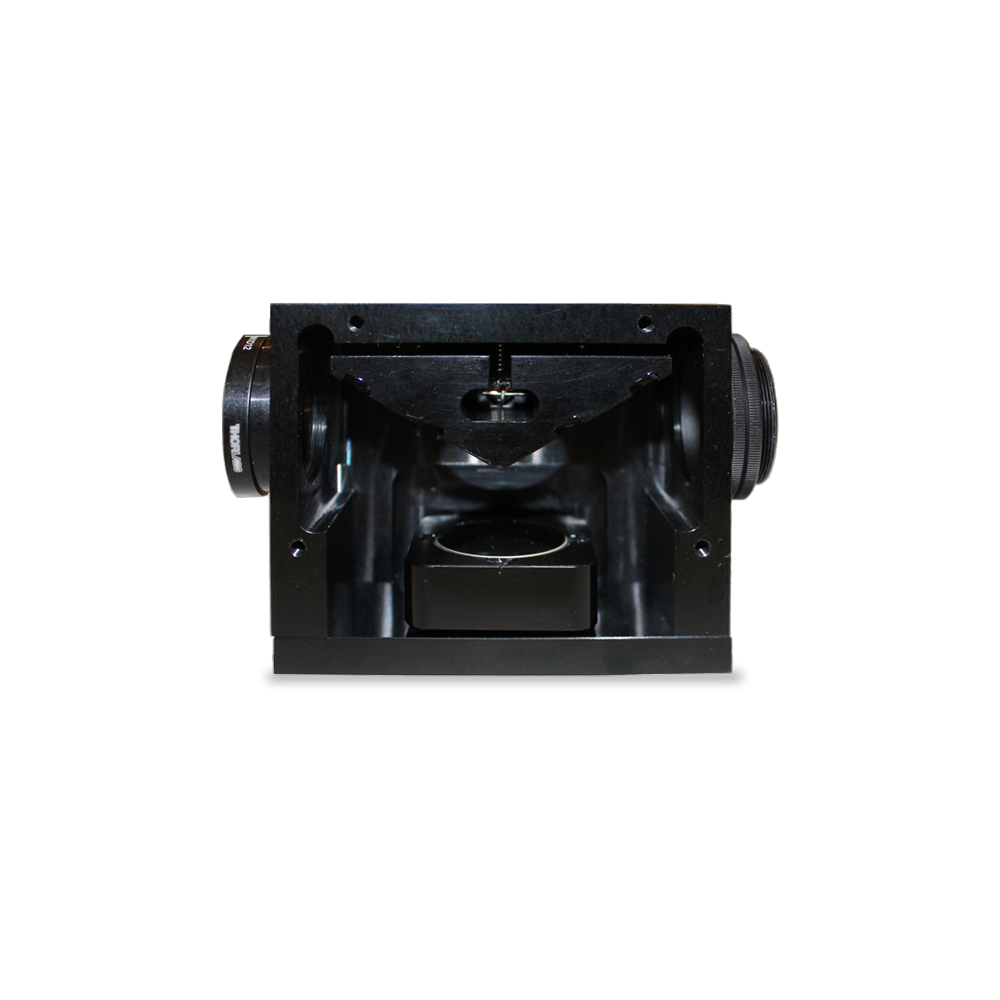

The Image Rotator Mirror Unit (IRMU) is a monolithic three-mirror unit — a ‘K-mirror’ — with a mirror-adjustment mechanism that generates an inverted or rotated image. Rotating the unit about the optical axis rotates the image at double the angle. Because it is a reflective optic, it works with collimated, converging and diverging beams and is free of chromatic aberration, making it suitable for spectroscopy. It offers clear advantages over a Dove prism.

이미지 로테이터 미러 유닛(IRMU)은 3개의 미러를 일체화한 ‘K-미러’ 유닛으로, 미러 조정 기구를 통해 반전 또는 회전 이미지를 생성합니다. 광축을 중심으로 유닛을 회전하면 이미지는 두 배 각도로 회전합니다. 반사광학이므로 평행·수렴·발산 빔 모두에 적용되고 색수차가 없어 분광에 적합하며, 도브 프리즘 대비 뚜렷한 장점을 제공합니다.

Key Features

• Monolithic three-mirror (K-mirror) unit with fine mirror adjustment
• 미세 미러 조정 가능 일체형 3미러(K-미러) 유닛
• Image rotates at double the unit rotation angle
• 유닛 회전각의 2배로 이미지 회전
• Applicable to collimated, converging and diverging beams
• 평행·수렴·발산 빔 모두 적용
• Chromatic-aberration free — suitable for spectroscopy
• 색수차 없음, 분광에 적합
• > 90% throughput over 450–2000 nm
• 450–2000 nm에서 90% 초과 투과율

Applications

• Line-beam angle adjustment in Structured Illumination Microscopy (SIM)
• 구조조명 현미경(SIM) 라인빔 각도 조정
• Sheet-plane angle adjustment in light-sheet microscopy
• 광시트 현미경 시트면 각도 조정
• Illumination adjustment in spectroscopic PALM
• 분광 PALM 조명 조정
• Simplification of an echelle spectrograph
• 에셀 분광기 단순화

Specifications

Parameter	IRMU-25-A
Optical throughput	> 90% at 450 – 2000 nm
Beam angle range (10 mm dia. beam)	−4.5° to +4.5°
Optical distance along axis	107 – 108 mm
Applicable beam diameter	> Φ12 mm
Unit size	80 × 41.5 × 66 mm
Weight	380 g
Configuration	Unit + 2 iris diaphragms (SM1D12) + rotation-stage adaptor (SM1T2)
