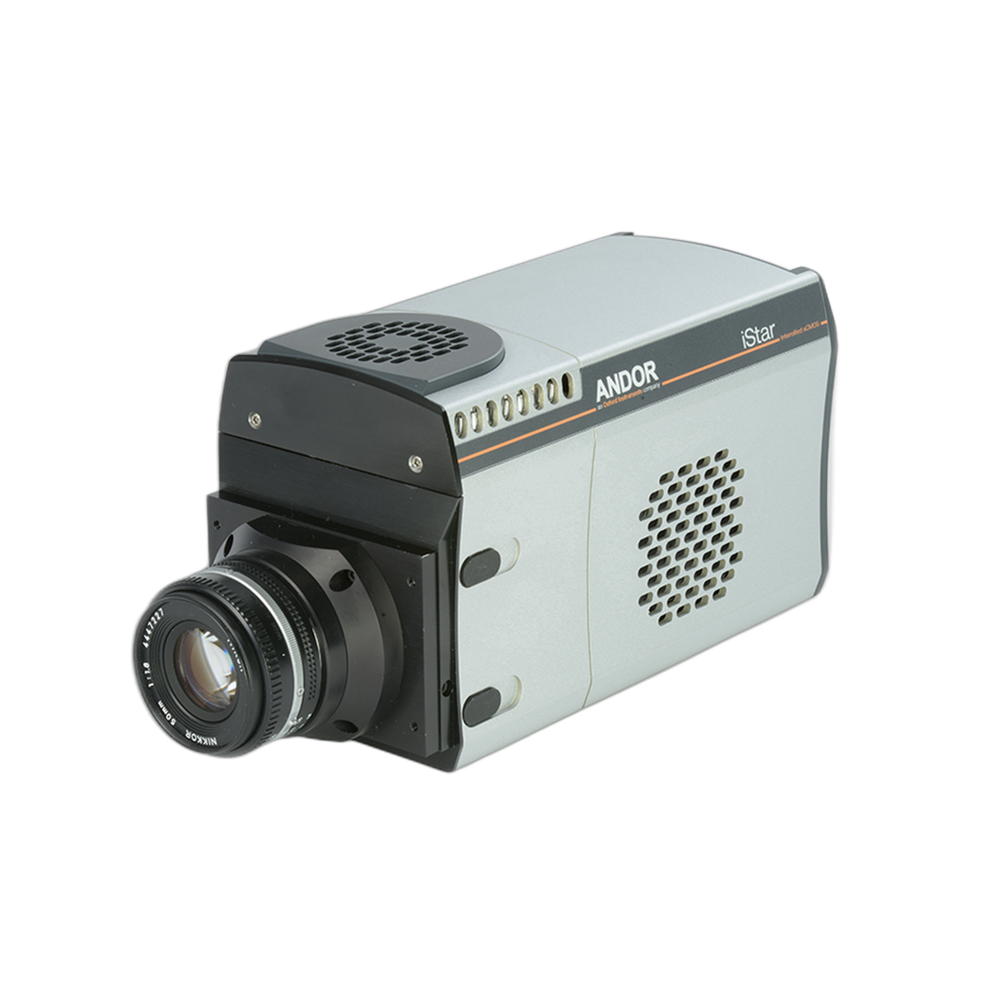

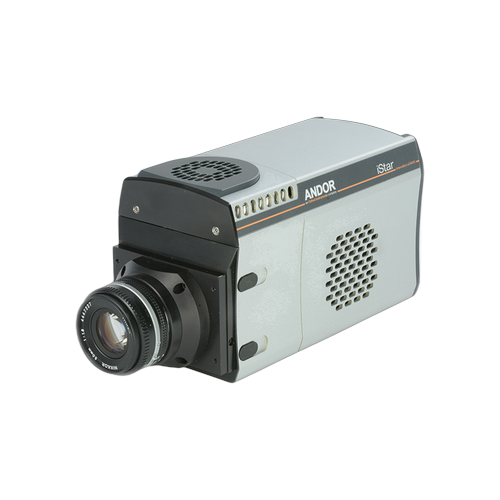

Name: Andor iStar sCMOS 증배형 카메라 | Intensified sCMOS Camera
Brand: 03. Cameras & Detection

Description

Andor iStar sCMOS는 5.5 메가픽셀 sCMOS 센서와 이미지 증배관을 결합한 초고속 ICMOS 카메라입니다. 49 fps 전체 프레임 속도와 2 ns 미만의 광학 게이팅으로 플라즈마, 연소, 형광 수명 등 고속 과도 현상 연구에 최적화되어 있습니다.

Andor iStar sCMOS는 5.5 MP sCMOS 센서 기반의 증배형 고속 카메라로, 49 fps 전체 프레임 속도와 2 ns 미만 게이팅을 제공합니다. 내장 DDG와 USB 3.0 인터페이스로 플라즈마, 연소, 과도 형광 분야에 활용됩니다.

Key Features

5.5 megapixel front-illuminated sCMOS sensor — 2560 × 2160 pixels, 6.5 μm pixel size
5.5 메가픽셀 전면조사형 sCMOS 센서 — 2560 × 2160 픽셀, 6.5 μm 픽셀 크기
49 fps full frame acquisition (12-bit high-speed mode)
전체 프레임 49 fps 획득 (12비트 고속 모드)
Optical gating <2 ns with integrated triple-output DDG (10 ps step resolution)
2 ns 미만 광학 게이팅, 내장 3출력 DDG (10 ps 분해능)
Integrate-On-Chip (IOC) gating up to 500 kHz
칩 내 통합(IOC) 게이팅 최대 500 kHz
Read noise 2.3 e⁻ median @ 200 MHz — ultra-low noise floor
판독 잡음 2.3 e⁻ (중앙값, @ 200 MHz) — 초저잡음
Photocathode peak QE up to 50% (Gen 2/Gen 3 intensifier options, spectral range 120–1100 nm)
광음극 최대 양자 효율 50%, Gen 2/Gen 3 증배관 (120~1,100 nm 파장 범위)
12-bit (fast) and 16-bit (max dynamic range) data modes, 1 GB internal memory
12비트 (고속) 및 16비트 (최대 동적 범위) 데이터 모드, 1 GB 내장 메모리
USB 3.0 interface, Intelligate™ MCP gating (>1:10⁸ shuttering efficiency)
USB 3.0 인터페이스, Intelligate™ MCP 게이팅 (1:10⁸ 이상 차폐 효율)

Parameter	Specification
Sensor Type	Front-Illuminated Scientific CMOS
Active Pixels (H × V)	2560 × 2160
Pixel Size	6.5 μm
Sensor Size	16.6 × 14.0 mm (21.8 mm diagonal)
Frame Rate (Full Frame)	49 fps (12-bit) / 49 fps (16-bit)
Read Noise (median [rms])	2.3 [2.5] e⁻ @ 200 MHz / 2.4 [2.6] e⁻ @ 560 MHz
Pixel Well Depth	30,000 e⁻
Data Range	12-bit (fast) / 16-bit (max dynamic range)
Min. Cooling Temp. (Air / Liquid)	0°C / 0°C
Optical Gating	<2 ns (Fast Gen 2 or Gen 3)
Gate Pulse Delay & Width	0 ns to 10 s in 10 ps steps
IOC Gating Rate	Up to 500 kHz
Photocathode Peak QE	Up to 50%
Spectral Range	120–1,100 nm (intensifier dependent)
Sensor Linearity	Better than 99.8%
Internal Memory	1 GB
PC Interface	USB 3.0
Gate & Output Jitter	35 ps rms
Insertion Delay	<19 ns (direct gate)
Intelligate™ Shuttering Efficiency	>1:10⁸ in UV
