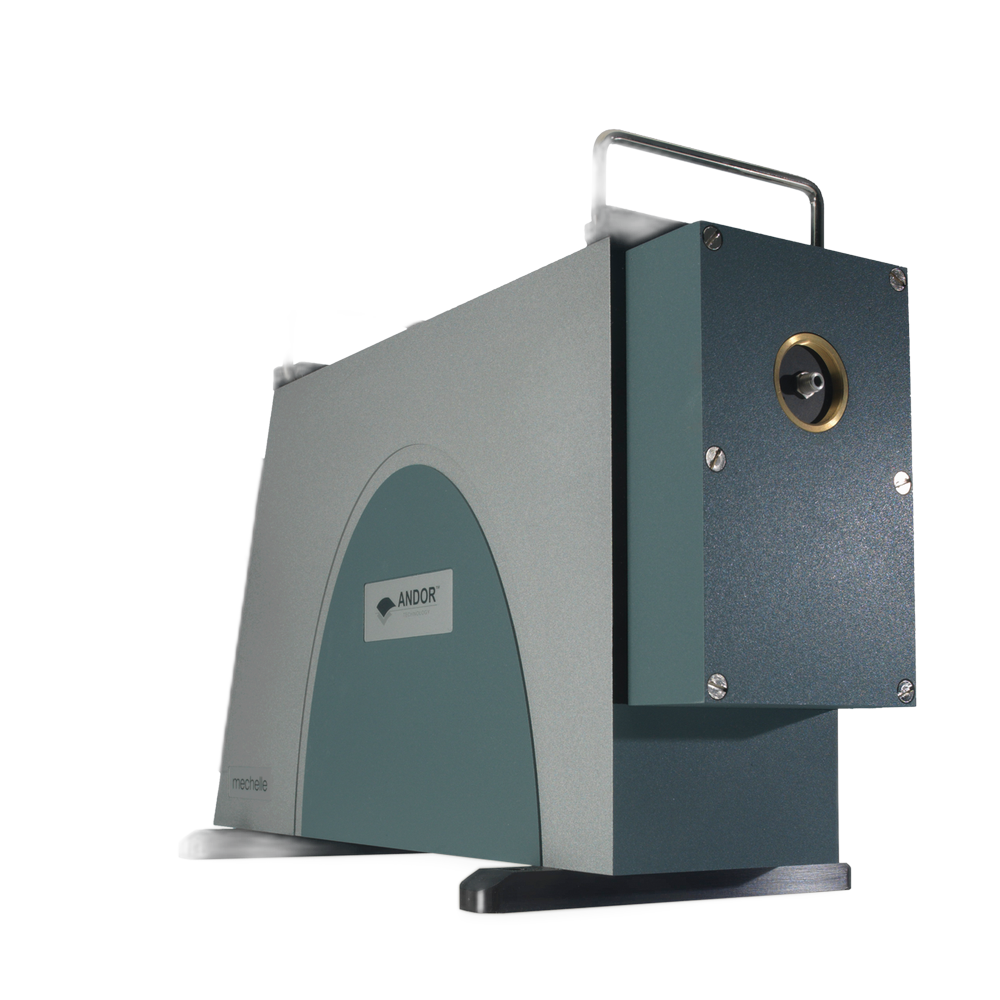

Andor Mechelle 5000 Echelle Spectrograph

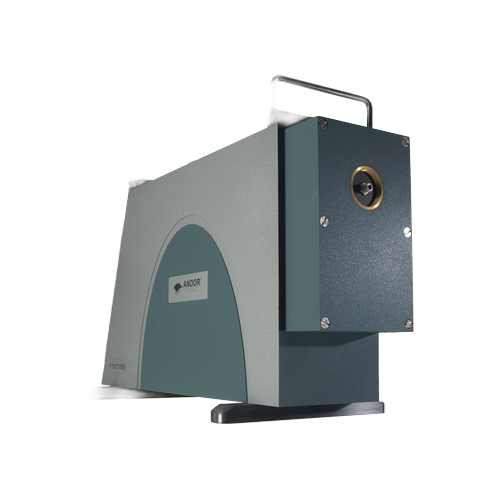

Andor Mechelle 5000 에셸 분광기 Echelle Spectrograph

Compact echelle spectrograph covering 200–975 nm simultaneously in a single acquisition with resolution power up to 6,000.

소형 에셸 분광기 — 200~975 nm 동시 단일 획득, 분해능 최대 6,000. 플라즈마·LIBS 최적화.

Category: Tags: , , , , , , , , , , , Brand:

Description

Andor Mechelle 5000은 200~975 nm의 광대역 파장을 단 한 번의 획득으로 동시에 검출할 수 있는 소형 에셸(Echelle) 분광기입니다. 분해능 최대 6,000(λ/Δλ)을 제공하며, 플라즈마 연구, LIBS(레이저 유도 붕괴 분광), OES 등 광대역·시간 분해 분광 응용에 최적화되어 있습니다.

특허받은 광학 설계와 낮은 F/7 개구비로 높은 집광 효율을 실현하며, 광섬유·슬릿·교정 램프 등 풍부한 액세서리를 갖추고 있습니다. iStar ICCD 또는 Newton EMCCD 카메라와 결합하면 나노초 시간 분해 분광이 가능합니다.

Key Features

  • Simultaneous spectral coverage 200–975 nm in a single acquisition — no grating scanning required
  • 200~975 nm 광대역 동시 단일 획득 — 그레이팅 스캐닝 불필요
  • Resolution power up to 6,000 (λ/Δλ) — high spectral resolution across entire UV-NIR range
  • 분해능 최대 6,000 (λ/Δλ) — UV~NIR 전 파장 고해상도
  • Patented optical design; low F/7 aperture for high collection efficiency
  • 특허 광학 설계, F/7 낮은 개구비로 높은 집광 효율
  • Compatible with iStar ICCD for nanosecond time-resolved spectroscopy (LIBS, plasma)
  • iStar ICCD와 결합 시 나노초 시간 분해 분광 (LIBS, 플라즈마)
  • Adjacent crosstalk better than 1% between spectral orders
  • 분광 차수 간 인접 크로스토크 1% 미만
  • Wide range of accessories: fibre optics, slits, alignment laser, calibration lamps
  • 광섬유·슬릿·얼라인먼트 레이저·교정 램프 등 풍부한 액세서리

Applications

  • LIBS (Laser-Induced Breakdown Spectroscopy) — simultaneous multi-element analysis
  • LIBS — 동시 다원소 분석
  • Plasma studies and plasma diagnostics
  • 플라즈마 연구 및 플라즈마 진단
  • OES (Optical Emission Spectroscopy)
  • OES (광방출 분광)
  • Time-resolved broadband spectroscopy
  • 시간 분해 광대역 분광
  • Combustion and environmental monitoring
  • 연소 및 환경 모니터링

Specifications

Parameter Specification
Optical Design Echelle (patented)
Spectral Range 200–975 nm (simultaneous)
Resolution Power (λ/Δλ) Up to 6,000
Aperture F/7
Adjacent Order Crosstalk <1%
Detector Compatibility iStar ICCD, Newton CCD/EMCCD (Andor)
Time Resolution (with iStar) Nanosecond (gated)
Model Number ME5000
