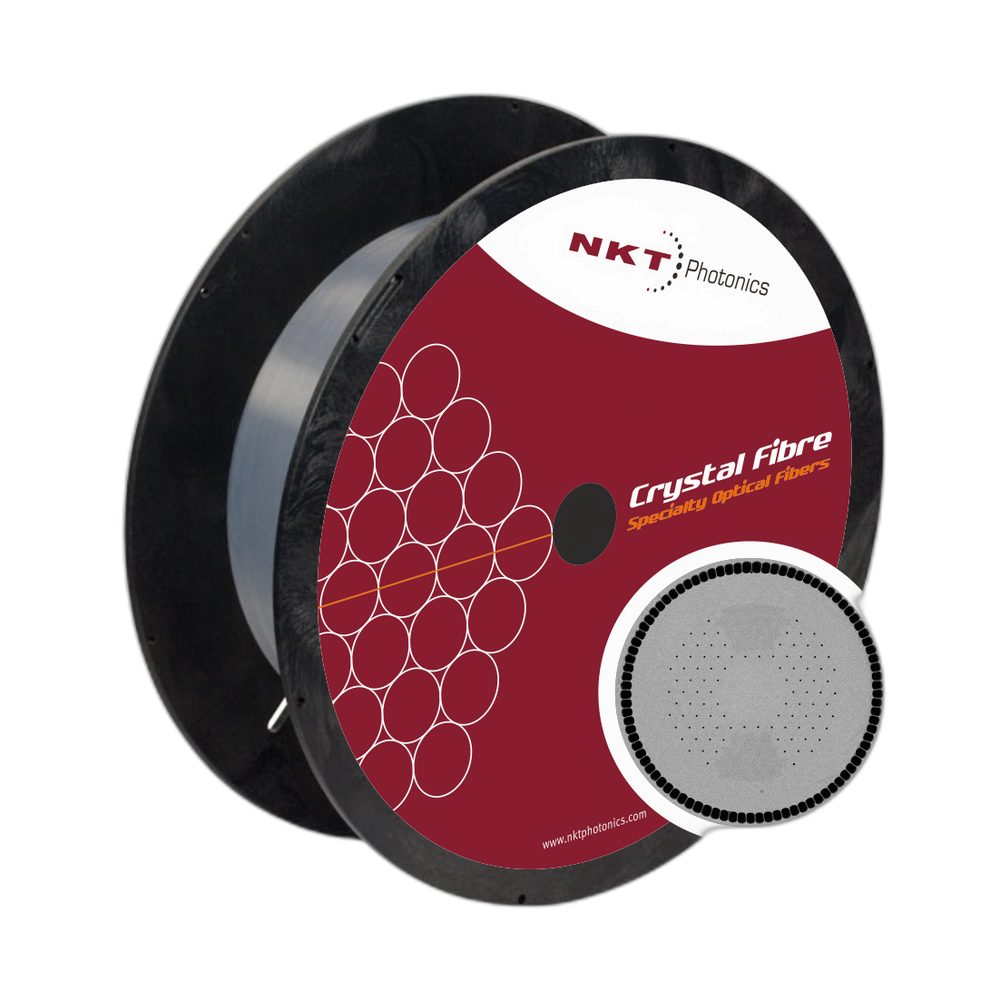

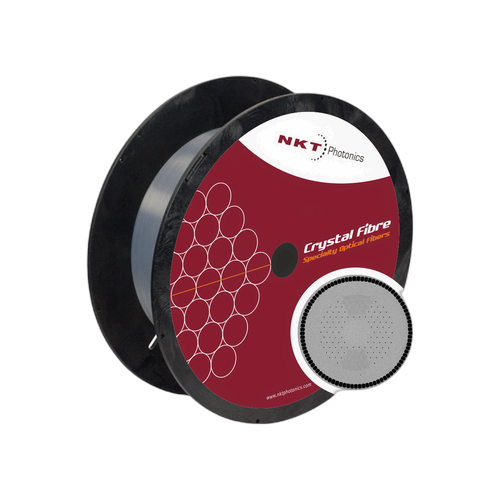

NKT Photonics DC-200/40-PZ-Yb 이터븀 이중클래드 이득 파이버 Ytterbium Double-Clad Gain Fiber

Description

NKT Photonics’ ytterbium-doped double-clad fibers offer the largest single-mode cores in the world. The high numerical aperture for the pump cladding enables highly efficient pumping even with inexpensive broad-area emitting pump diodes. The large single-mode core minimizes nonlinear effects while supporting high average power and pulse energy levels. Available in active (Yb-doped, Tm-doped) and passive (matching single/double-clad) variants, with polarization-maintaining options.

NKT Photonics의 이터븀 도핑 이중클래드 파이버는 세계 최대 단일모드 코어를 제공합니다. 높은 NA(개구수) 펌프 클래딩은 저가 광면적 방출 펌프 다이오드로도 고효율 펌핑을 가능하게 합니다. 대면적 단일모드 코어는 비선형 효과를 최소화하면서 높은 평균 출력과 펄스 에너지를 지원합니다. 능동(Yb, Tm 도핑) 및 수동(매칭 단일/이중클래드) 파이버, 편광 유지 옵션을 제공합니다.

Key Features

• World’s largest single-mode core — up to 200 µm outer cladding (DC-200 series)
• High NA pump cladding for efficient broad-area pump coupling
• Low nonlinearity — enables high peak power and pulse energy
• Polarization-maintaining (PZ) variants for PM systems
• Ytterbium (Yb) and Thulium (Tm) doped options
• Passive matching fibers available for low-loss splicing

• 세계 최대 단일모드 코어 — DC-200 시리즈 기준 외경 200 µm
• 고효율 광면적 펌프 결합을 위한 높은 NA 펌프 클래딩
• 낮은 비선형성 — 고첨두출력 및 고펄스에너지 구현
• PM 시스템용 편광 유지(PZ) 파이버
• 이터븀(Yb) 및 툴륨(Tm) 도핑 옵션
• 저손실 용접 접속을 위한 수동 매칭 파이버 제공

Applications

• High-power fiber laser oscillators and amplifiers
• Ultrafast pulsed fiber laser systems (CPA, MOPA)
• Industrial fiber lasers for materials processing
• Scientific high-energy fiber laser research
• 2 µm laser systems (Tm-doped variants)

• 고출력 파이버 레이저 발진기 및 증폭기
• 초고속 펄스 파이버 레이저 시스템 (CPA, MOPA)
• 소재 가공용 산업용 파이버 레이저
• 과학용 고에너지 파이버 레이저 연구
• 2 µm 레이저 시스템 (Tm 도핑 파이버)

Specifications

Parameter	DC-135/14-PM-Yb	DC-200/40-PZ-Yb	DC-250/50-PM-Tm
Dopant	Ytterbium (Yb)	Ytterbium (Yb)	Thulium (Tm)
Core diameter	14 µm	40 µm	50 µm
Outer cladding diameter	135 µm	200 µm	250 µm
Polarization	PM	PM (PZ type)	PM
Signal wavelength	~1030–1080 nm	~1030–1080 nm	~1900–2100 nm
Fiber structure	Photonic crystal double-clad (DC) fiber
