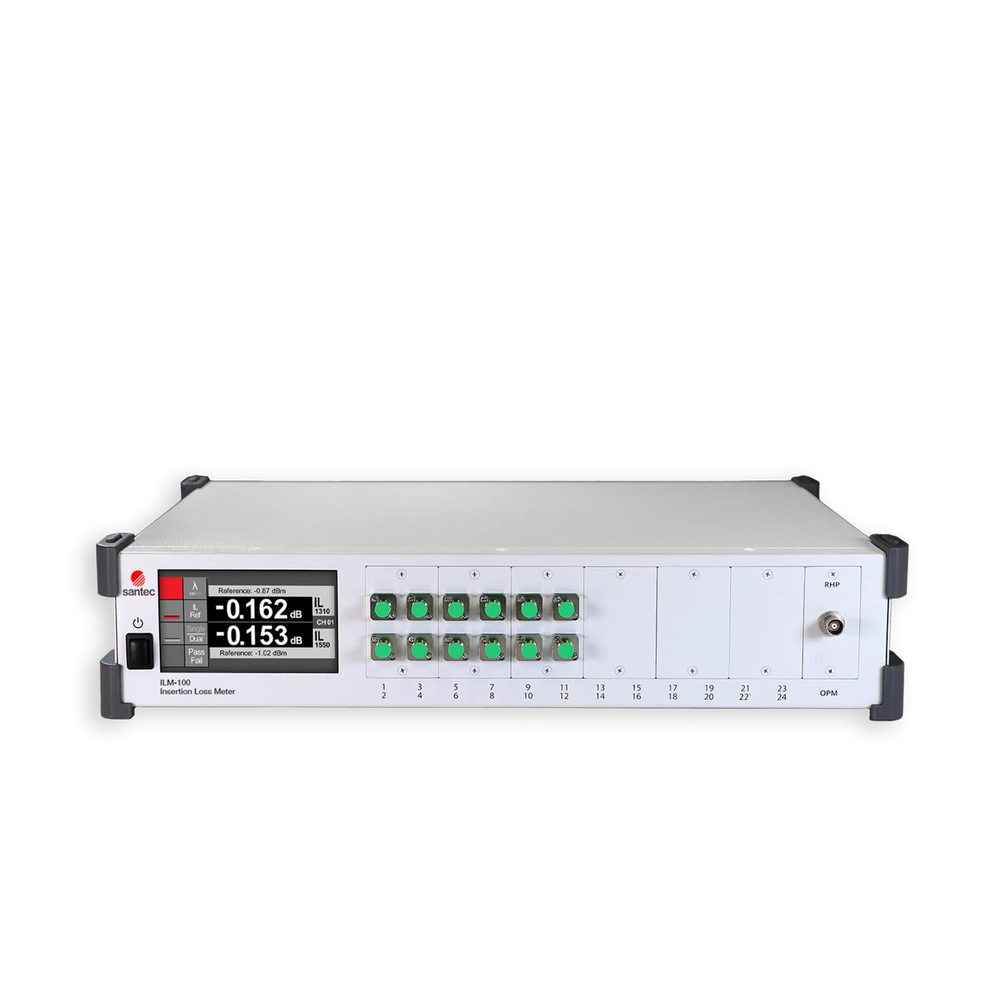

Santec ILM-100 product image

Santec ILM-100 삽입 손실 측정기 Insertion Loss Meter

Insertion loss meter, dual-wavelength < 1 s, 1310–1625 nm, ± 0.02 dB stability

삽입 손실 측정기, 이중 파장 < 1초

Category: Tags: , , , , Brand:

Description

The ILM-100 insertion loss meter measures insertion loss on fiber optic components quickly and accurately with a built-in stabilized laser source (single-mode) or LED source (multimode). With dual-wavelength configuration, IL can be measured at two wavelengths in under 1 second, and USB/Ethernet control enables easy integration into test systems.

ILM-100 삽입 손실 측정기는 내장 안정화 레이저 광원(단일모드) 또는 LED 광원(멀티모드)으로 광섬유 부품의 삽입 손실을 빠르고 정확하게 측정합니다. 이중 파장 구성으로 두 파장의 IL을 1초 이내에 측정하며, USB/Ethernet 제어로 테스트 시스템에 쉽게 통합됩니다.

Key Features

  • Built-in stabilized laser (SM) or LED (MM)
  • 내장 안정화 레이저(SM) 또는 LED(MM)
  • Dual-wavelength IL in under 1 second
  • 이중 파장 IL 1초 이내 측정
  • Nominal wavelengths: 1310/1490/1550/1625 nm
  • 공칭 파장: 1310/1490/1550/1625 nm
  • Source stability: ± 0.02 dB
  • 광원 안정성: ± 0.02 dB
  • 1 mm / 3 mm InGaAs detector options
  • 1 mm / 3 mm InGaAs 검출기 옵션
  • USB and Ethernet control
  • USB 및 Ethernet 제어

Applications

  • Insertion loss testing of fiber components
  • 광섬유 부품 삽입 손실 테스트
  • Connector and cable assembly testing
  • 커넥터 및 케이블 어셈블리 테스트
  • Multimode IL with defined launch conditions
  • 정의된 런치 조건의 멀티모드 IL
  • Production and QA testing
  • 양산 및 QA 테스트

Specifications

Parameter Single-mode Multimode
Fiber Type 9/125 µm 50/125, 62.5/125 or 100/140 µm
Nominal Wavelengths 1310/1490/1550/1625 nm 850/1300 nm
Output Power (typ.) 0 dBm −18 / −21 dBm
Source Stability ± 0.02 dB
Detector Type 1 mm / 3 mm InGaAs
Power Range 6 to −72 / 3 to −72 dBm
Detector Linearity ± 0.02 dB ( 10 dB)
Dual-Wavelength Test Time < 1 second
Remote Interface USB and Ethernet

원본 제품 페이지: https://inst.santec.com/products/test-and-measurement/ilrlmeter/ilm-100
