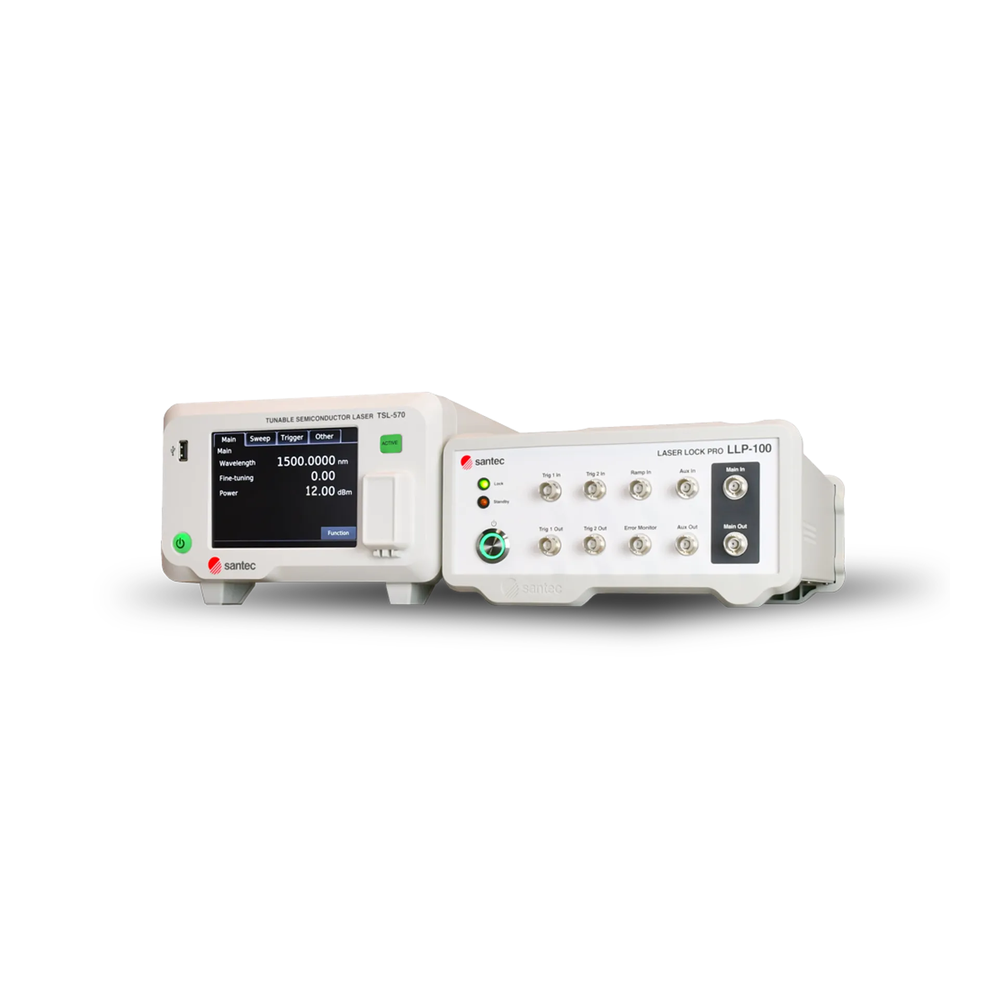

Name: Santec LLP-100 레이저 락 프로 Laser Lock Pro
Brand: 05. Laser Systems

Description

The LLP-100 Laser Lock Pro is a high-performance PID controller for laser frequency stabilization, providing > 3 MHz bandwidth and > 100 kHz phase delay (180°). With ± 2.5 V analog inputs, multiple analog outputs and TTL triggers, it enables cavity locking, absorption spectrum locking and tunable laser stabilization at arbitrary wavelengths for quantum photonics applications.

LLP-100 레이저 락 프로는 레이저 주파수 안정화를 위한 고성능 PID 컨트롤러로, > 3 MHz 대역폭과 > 100 kHz 위상 지연(180°)을 제공합니다. ± 2.5 V 아날로그 입력, 다중 아날로그 출력, TTL 트리거로 양자 포토닉스 응용을 위한 공진기 락킹, 흡수 스펙트럼 락킹, 임의 파장 파장가변 레이저 안정화를 지원합니다.

Key Features

High-performance PID controller
고성능 PID 컨트롤러
Bandwidth (−6 dB): > 3 MHz
대역폭 (−6 dB): > 3 MHz
Phase delay (180°): > 100 kHz
위상 지연 (180°): > 100 kHz
Analog input: ± 2.5 V
아날로그 입력: ± 2.5 V
Multiple analog outputs (Main/Aux/Error)
다중 아날로그 출력 (Main/Aux/Error)
TTL trigger I/O, < 1 µs delay
TTL 트리거 입출력, < 1 µs 지연

Applications

Tunable laser frequency stabilization
파장가변 레이저 주파수 안정화
Cavity locking
공진기 락킹
Absorption spectrum locking for quantum photonics
양자 포토닉스 흡수 스펙트럼 락킹
Microcavity comb generation on silicon photonics
실리콘 포토닉스 마이크로공진기 콤 생성

Specifications

Parameter	Specification
PID Controller Bandwidth (−6 dB)	> 3 MHz
Phase Delay (180°)	> 100 kHz
Analog Input Offset	± 1.25 V
Analog Input Voltage	± 2.5 V
Analog Input Impedance	50 Ω or 100 kΩ
Main Output Voltage (typ.)	± 2.0 V
Aux Output Voltage (typ.)	± 1.5 V
Error Monitor Voltage (typ.)	± 3.75 V
Trigger Voltage	3.3 or 5.0 V (TTL)
Trigger Delay	< 1 µs
