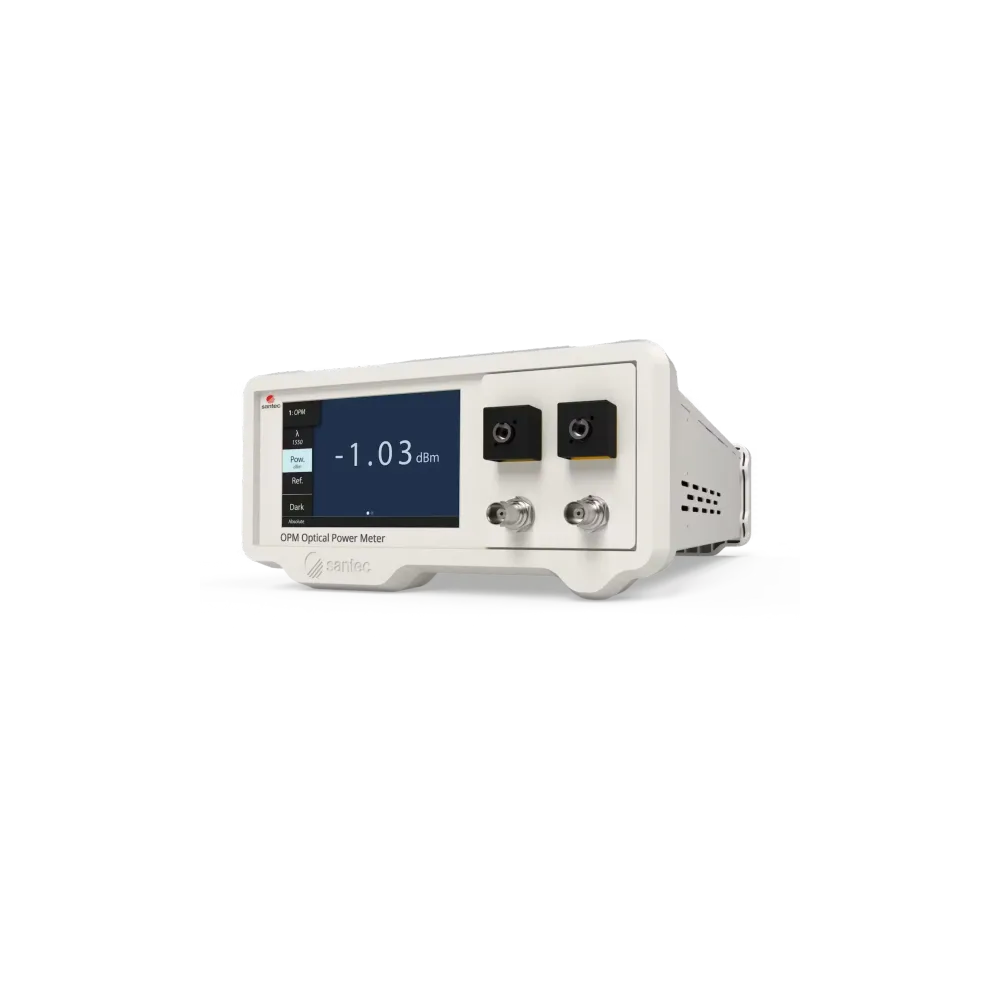

Name: Santec OPM-200 광 파워미터 Optical Power Meter
Brand: 05. Laser Systems

Description

The OPM-200 is the latest generation of Santec high-performance optical power meters. The 2 mm InGaAs detector measures power down to −80 dBm while the integrating sphere detector measures up to 30 dBm over 840 to 1700 nm. With selectable averaging from 50 µs to 1 second, SD Slide Detector Adapter compatibility and analog output, it is ideal for automated optical alignment.

OPM-200은 Santec 최신 세대 고성능 광 파워미터입니다. 2 mm InGaAs 검출기는 −80 dBm까지, 적분구 검출기는 840~1700 nm에서 30 dBm까지 측정합니다. 50 µs~1초 가변 평균화, SD 슬라이드 검출기 어댑터 호환, 아날로그 출력으로 자동 광 정렬에 적합합니다.

Key Features

Free-space 2 mm InGaAs or integrating sphere detectors
자유공간 2 mm InGaAs 또는 적분구 검출기
Wavelength range: 840 to 1700 nm
파장 범위: 840~1700 nm
Power range: 30 to −80 dBm
파워 범위: 30~−80 dBm
50 µs averaging time
50 µs 평균화 시간
Touch screen display, USB or Ethernet
터치스크린, USB 또는 Ethernet
Up to 4 detectors, remote-head options
최대 4채널 검출기, 원격 헤드 옵션

Applications

Optical alignment
광 정렬
Transceiver testing
트랜시버 테스트
Laser and amplifier characterization
레이저 및 증폭기 특성 평가
Transient testing
과도 응답 테스트

Specifications

Parameter	2 mm InGaAs	Integrating Sphere
Detector Type	2 mm InGaAs	Integrating sphere (InGaAs)
Wavelength Range	840 to 1700 nm
Power Range	8 to −80 dBm	30 to −50 dBm
Max Safe Power	16 dBm	30.8 dBm
Uncertainty at Ref Conditions	± 3.7% (840–1200 nm) / ± 2.7% (1200–1650 nm)
Power Resolution	0.001 dB
Wavelength Resolution	1 nm
Polarization Dependent Responsivity	0.015 dB
Averaging Time	50 µs to 1 second
Analog Output	0 to 2.2 V
Data Logging	128,000 points per detector
Remote Interface	USB or Ethernet
Display	5″ touch screen
Input Voltage	100–240 V AC, 50–60 Hz
Power Consumption	60 VA maximum
