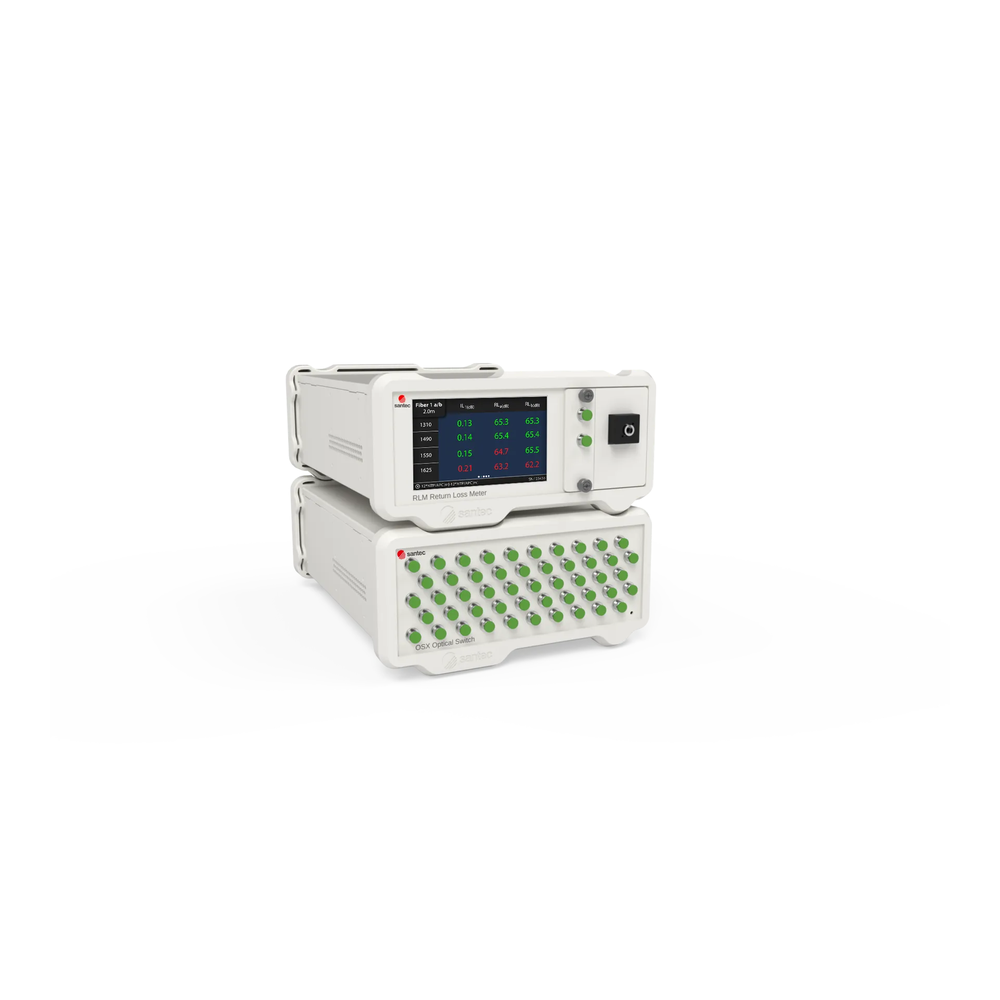

Name: Santec OSX-100 광 스위치 Optical Switch
Brand: 05. Laser Systems

Description

The OSX-100 is an opto-mechanical optical switch covering 1250 to 1670 nm (single-mode) with low insertion loss (≤ 0.5 dB), high backreflection (≤ −60 dB) and excellent repeatability (± 0.005 dB). With a switch life of 10⁸ cycles, 300 ms switching time and crosstalk below −80 dB, it is ideal for automated multi-channel optical test systems.

OSX-100은 1250~1670 nm(단일모드)를 커버하는 광기계식 광 스위치로, 낮은 삽입 손실(≤ 0.5 dB), 높은 백리플렉션(≤ −60 dB), 우수한 반복성(± 0.005 dB)을 제공합니다. 10⁸ 사이클의 스위치 수명, 300 ms 스위칭 시간, −80 dB 이하 크로스토크로 자동 다채널 광 테스트 시스템에 적합합니다.

Key Features

Wavelength range: 1250–1670 nm (SM)
파장 범위: 1250~1670 nm (SM)
Low insertion loss: ≤ 0.5 dB
낮은 삽입 손실: ≤ 0.5 dB
High backreflection: ≤ −60 dB
높은 백리플렉션: ≤ −60 dB
Excellent repeatability: ± 0.005 dB
우수한 반복성: ± 0.005 dB
Switch life: 10⁸ cycles, 300 ms switching
스위치 수명: 10⁸ 사이클, 300 ms 스위칭
Crosstalk < −80 dB, Ethernet/USB
크로스토크 < −80 dB, Ethernet/USB

Applications

Automated multi-channel optical testing
자동 다채널 광 테스트
Optical network reconfiguration
광 네트워크 재구성
Component characterization systems
부품 특성 평가 시스템
Fiber optic routing
광섬유 라우팅

Specifications

Parameter	Single-mode	Multimode
Fiber Type	9/125 µm (SM), Panda PM	50/125 & 62.5/125 µm (MM)
Wavelength Range	1250–1670 nm	840–1350 nm
Insertion Loss	≤ 0.5 dB (≤ 1.0 dB PM)	≤ 0.5 dB
Backreflection	≤ −60 dB	≤ −40 dB
PDL	≤ 0.05 dB
Repeatability	± 0.005 dB
Crosstalk	< −80 dB
Maximum Input Power	23 dBm
Switch Life	10⁸ cycles
Switching Time	300 ms
Remote Interface	Ethernet / USB
