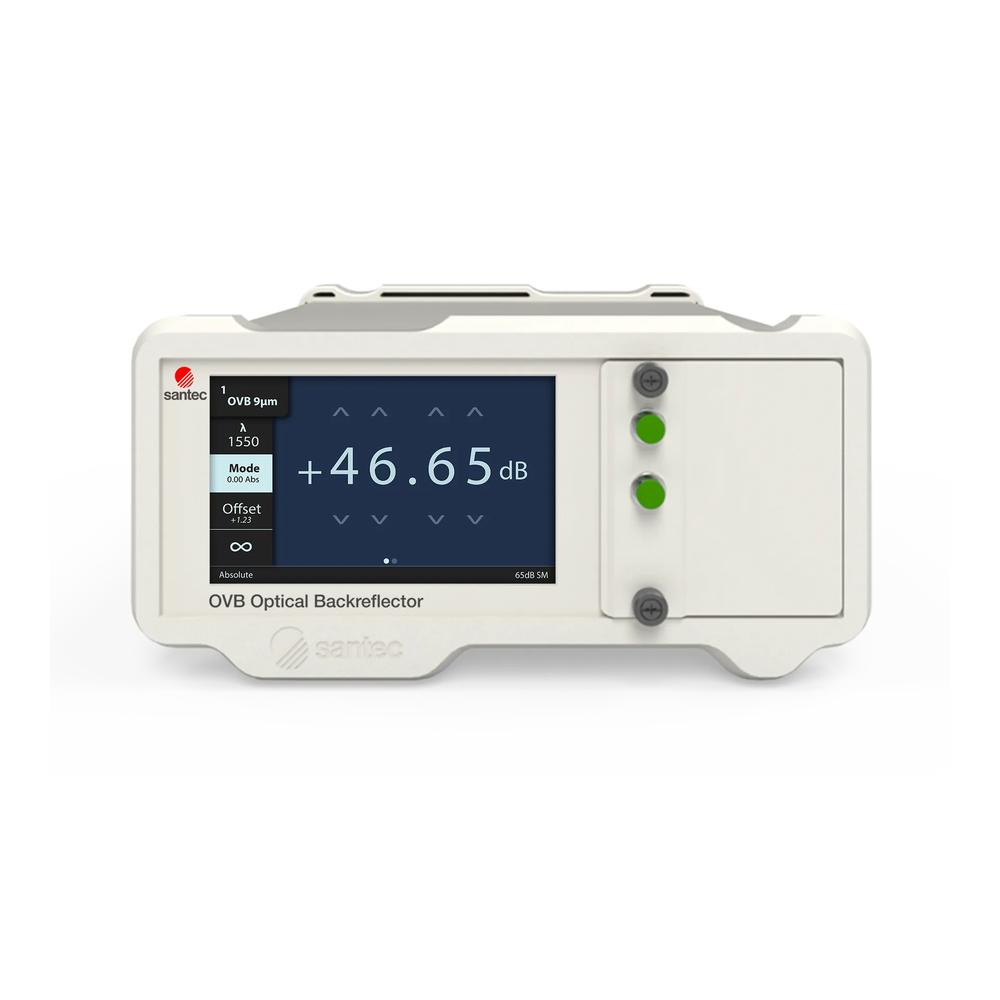

Santec OVB-100 product image

Santec OVB-100 광 백리플렉터 Optical Backreflector

Optical variable backreflector, 5–60 dB, 1200–1700 nm, ± 0.02 dB repeatability

광 가변 백리플렉터, 5~60 dB

Category: Tags: , , , , Brand:

Description

The OVB-100 is an optical variable backreflector providing precise, repeatable return loss generation from 5 to 60 dB (single-mode) over 1200 to 1700 nm. With 0.01 dB resolution, ± 0.2 dB relative mode accuracy and ± 0.02 dB repeatability, it is an essential reference for calibrating and verifying return loss measurement systems.

OVB-100은 1200~1700 nm에서 5~60 dB(단일모드)의 반사 손실을 정밀하고 반복성 있게 생성하는 광 가변 백리플렉터입니다. 0.01 dB 분해능, ± 0.2 dB 상대 모드 정확도, ± 0.02 dB 반복성으로 반사 손실 측정 시스템의 교정·검증을 위한 필수 기준기입니다.

Key Features

  • Return loss range: 5–60 dB (SM)
  • 반사 손실 범위: 5~60 dB (SM)
  • Wavelength range: 1200–1700 nm
  • 파장 범위: 1200~1700 nm
  • Resolution: 0.01 dB
  • 분해능: 0.01 dB
  • Relative mode accuracy: ± 0.2 dB
  • 상대 모드 정확도: ± 0.2 dB
  • Repeatability: ± 0.02 dB
  • 반복성: ± 0.02 dB
  • Maximum input power: 23 dBm
  • 최대 입력 파워: 23 dBm

Applications

  • Return loss meter calibration
  • 반사 손실 측정기 교정
  • RL measurement system verification
  • RL 측정 시스템 검증
  • Backreflection reference generation
  • 백리플렉션 기준 생성
  • R&D and metrology
  • 연구개발 및 계측

Specifications

Parameter Single-mode Multimode
Fiber Type 9/125 µm 50/125 or 62.5/125 µm
Wavelength Range 1200 to 1700 nm 750 to 1700 nm
Range 5 to 60 dB 5 to 35 dB
Range with Monitor Output 9.5 to 60 dB 9.5 to 35 dB
IL with Monitor Output < 4.0 dB
Resolution 0.01 dB
Relative Mode Accuracy ± 0.2 dB
Repeatability ± 0.02 dB
Maximum Input Power 23 dBm

원본 제품 페이지: https://inst.santec.com/products/test-and-measurement/attenuator/ovb-100
