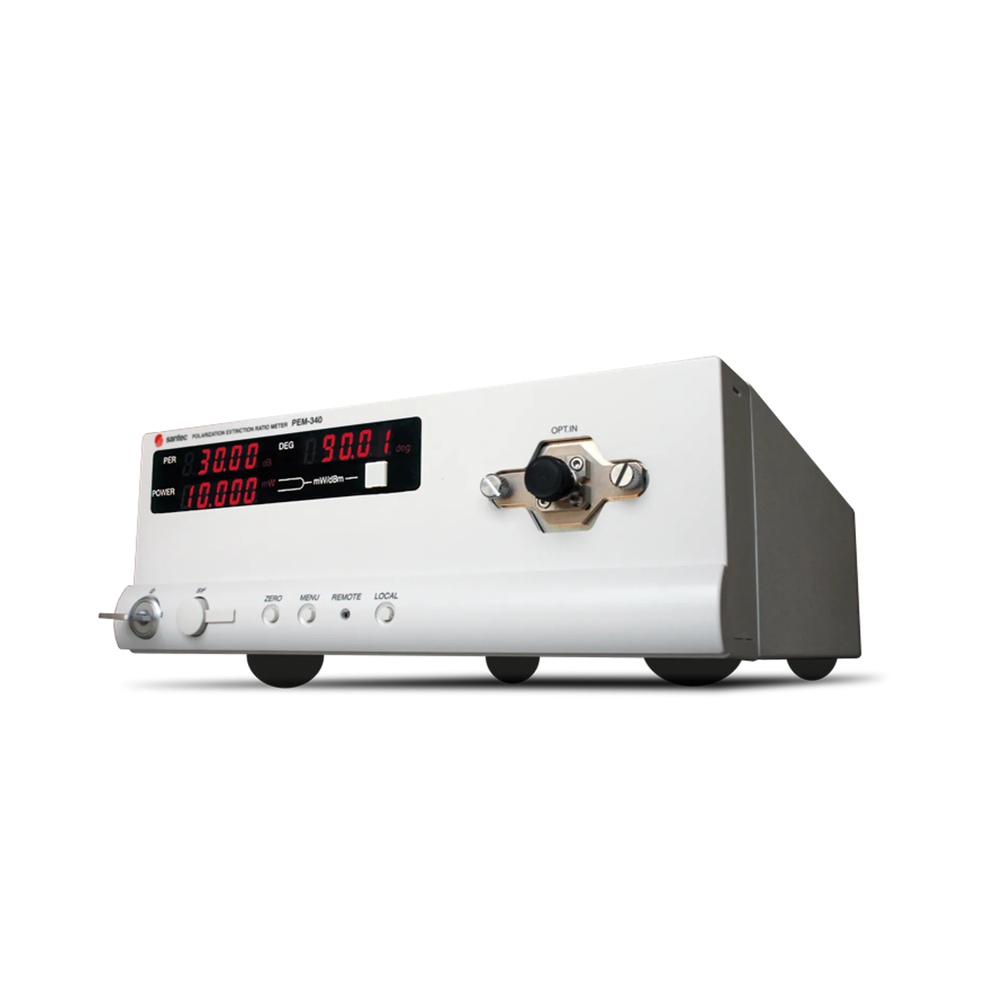

Santec PEM-340 product image

Santec PEM-340 편광 소광비 측정기 PER Meter

PER meter, 1260–1630 nm, 50 dB dynamic range, < ± 0.3 dB accuracy

편광 소광비 측정기, 1260~1630 nm, 50 dB

Category: Tags: , , , , Brand:

Description

The PEM-340 is a polarization extinction ratio meter covering 1260 to 1630 nm with a 50 dB PER dynamic range (normal power) and 0.01 dB resolution. With PER accuracy < ± 0.3 dB (for PER < 30 dB) and input power range from −40 to +10 dBm, it provides precise PER characterization of polarization-maintaining components.

PEM-340은 1260~1630 nm를 커버하는 편광 소광비 측정기로, 50 dB PER 동적 범위(일반 전력)와 0.01 dB 분해능을 제공합니다. PER 정확도 < ± 0.3 dB(PER < 30 dB)와 −40~+10 dBm 입력 전력 범위로 편광 유지 부품의 정밀한 PER 특성 평가를 제공합니다.

Key Features

  • Wavelength range: 1260–1630 nm
  • 파장 범위: 1260~1630 nm
  • PER dynamic range: 50 dB (normal), 40 dB (high power)
  • PER 동적 범위: 50 dB(일반), 40 dB(고출력)
  • PER resolution: 0.01 dB
  • PER 분해능: 0.01 dB
  • PER accuracy: < ± 0.3 dB (PER < 30 dB)
  • PER 정확도: < ± 0.3 dB (PER < 30 dB)
  • Input power range: −40 to +10 dBm
  • 입력 전력 범위: −40~+10 dBm
  • Power resolution: 0.01 dB
  • 전력 분해능: 0.01 dB

Applications

  • PM fiber and component PER testing
  • PM 광섬유 및 부품 PER 테스트
  • PM connector characterization
  • PM 커넥터 특성 평가
  • Polarization-maintaining component QA
  • 편광 유지 부품 QA
  • R&D polarization measurement
  • 연구개발 편광 측정

Specifications

Parameter Normal Power High Power
Wavelength Range 1260 to 1630 nm 1260 to 1630 nm
PER Dynamic Range 50 dB 40 dB
PER Range 0–50 dB (−5 to +10 dBm) 0–40 dB (−5 to +20 dBm)
PER Resolution 0.01 dB
PER Accuracy (PER < 30 dB) < ± 0.3 dB
Input Power Range −40 to +10 dBm −25 to +20 dBm
Power Resolution 0.01 dB

원본 제품 페이지: https://inst.santec.com/products/test-and-measurement/componenttesting/pem-340
