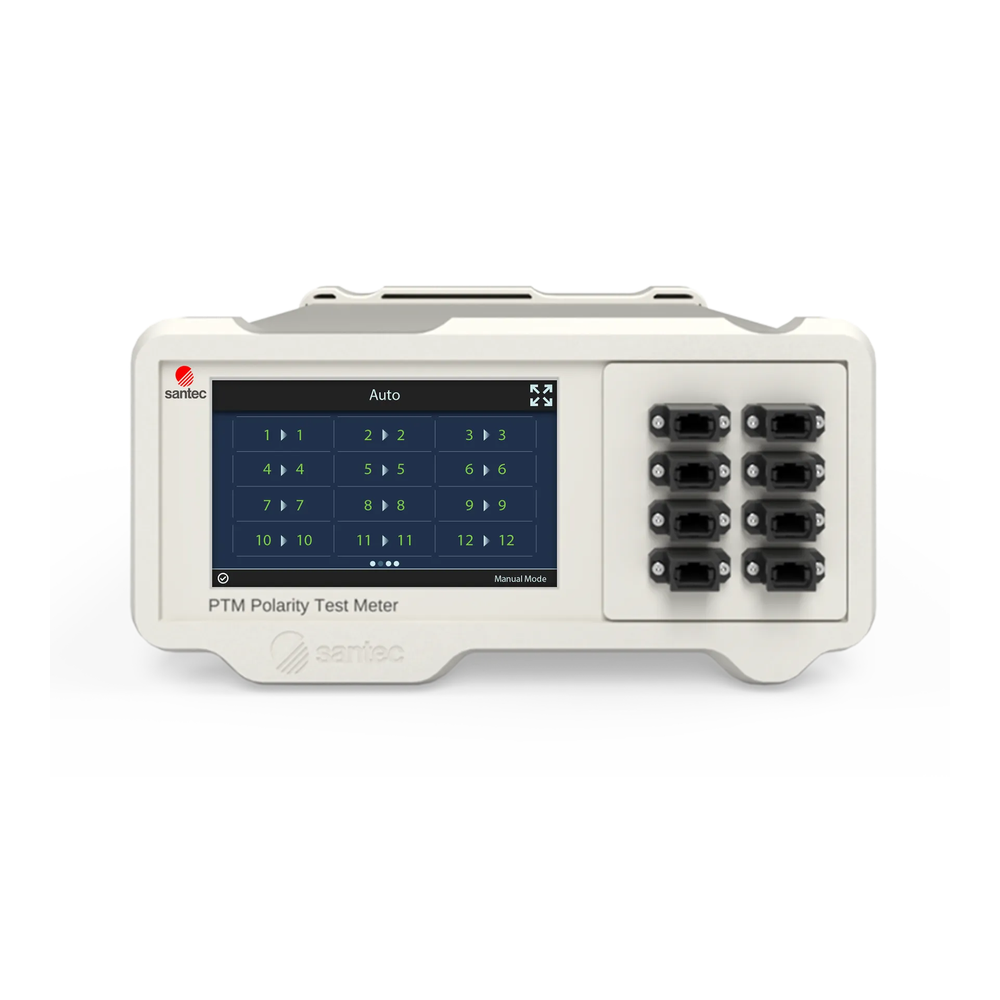

Name: Santec PTM-100 극성 테스트 측정기 Polarity Test Meter
Brand: 05. Laser Systems

Description

The PTM-100 Polarity Test Meter checks the polarity of multifiber cable assemblies with one-touch testing of pre-programmed types A, B, C, D and unlimited custom profiles. Operating at 650 nm (Class 2), it tests MTP/MPO assemblies in under 2 seconds, scales up to 288 (expandable to 432) channels, and includes a Visual Fault Locator (VFL) mode for manual fiber identification.

PTM-100 극성 테스트 측정기는 사전 프로그래밍된 타입 A, B, C, D 및 무제한 사용자 정의 프로파일의 원터치 테스트로 다중 광섬유 케이블 어셈블리의 극성을 검사합니다. 650 nm(Class 2)에서 동작하며 MTP/MPO 어셈블리를 2초 이내에 테스트하고, 최대 288채널(432로 확장 가능)까지 확장되며, 수동 광섬유 식별을 위한 비주얼 폴트 로케이터(VFL) 모드를 포함합니다.

Key Features

One-touch polarity testing (types A/B/C/D + custom)
원터치 극성 테스트 (타입 A/B/C/D + 사용자 정의)
Operating wavelength: 650 nm (Class 2)
동작 파장: 650 nm (Class 2)
Fast test time: < 2 s
빠른 테스트 시간: < 2초
Up to 288 channels (expandable to 432)
최대 288채널 (432로 확장 가능)
Visual Fault Locator (VFL) mode
비주얼 폴트 로케이터(VFL) 모드
Stand-alone operation, Ethernet/USB
독립 동작, Ethernet/USB

Applications

MTP/MPO cable assembly mapping
MTP/MPO 케이블 어셈블리 매핑
Multifiber assembly testing
다중 광섬유 어셈블리 테스트
Complex network mapping
복잡한 네트워크 매핑
QC inspection
품질 검사

Specifications

Parameter	Specification
Operating Wavelength	650 nm
Laser Class	2
Optics Interface (Output)	MTP/MPO APC Male (SM)
Optics Interface (Input)	MTP/MPO UPC Male (MM)
Detected Polarities	A, B, C, D & custom mappings
Test Time	< 2 s
IL Tolerance	< 6 dB
Channel Count	Up to 288 (expandable to 432)
Remote Interface	Ethernet / USB
Display	5″ Touchscreen
Input Voltage	100–240 V AC, 50–60 Hz
Power Consumption	80 VA maximum
