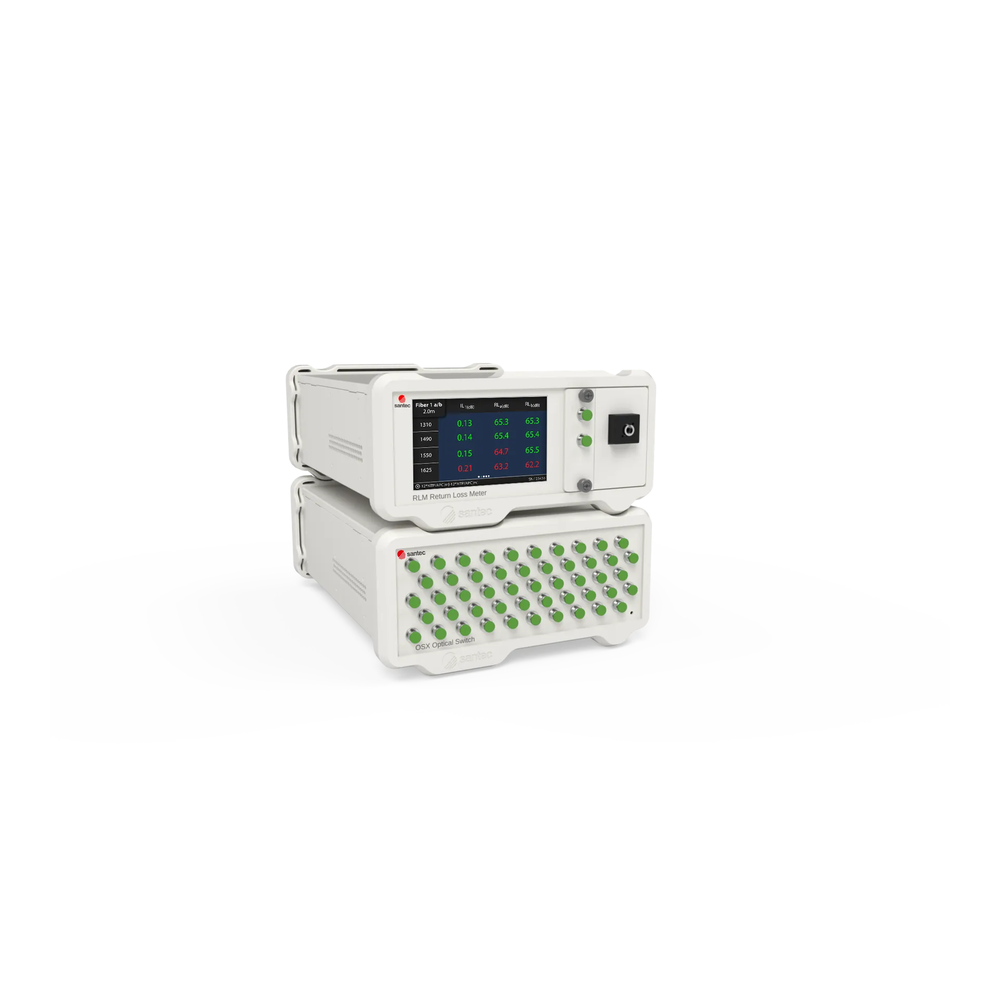

Santec RLM-100 product image

Santec RLM-100 광 반사 손실 측정기 Return Loss Meter

Optical return loss meter, 30–85 dB (SM), 1310–1625 nm, ± 1.0 dB accuracy

광 반사 손실 측정기, 30~85 dB, ± 1.0 dB

Category: Tags: , , , , Brand:

Description

The RLM-100 is an optical return loss meter measuring return loss from 30 to 85 dB on single-mode and 10 to 60 dB on multimode fibers. With built-in FP laser sources at 1310/1490/1550/1625 nm, a wide-area integrating sphere detector and ± 1.0 dB accuracy, it delivers fast, accurate IL/RL testing of fiber optic components.

RLM-100은 단일모드 30~85 dB, 멀티모드 10~60 dB의 반사 손실을 측정하는 광 반사 손실 측정기입니다. 1310/1490/1550/1625 nm 내장 FP 레이저 광원, 광역 적분구 검출기, ± 1.0 dB 정확도로 광섬유 부품의 빠르고 정확한 IL/RL 테스트를 제공합니다.

Key Features

  • Return loss range: 30–85 dB (SM), 10–60 dB (MM)
  • 반사 손실 범위: 30~85 dB(SM), 10~60 dB(MM)
  • Return loss accuracy: ± 1.0 dB (30–70 dB)
  • 반사 손실 정확도: ± 1.0 dB (30~70 dB)
  • Operating wavelengths: 1310/1490/1550/1625 nm
  • 동작 파장: 1310/1490/1550/1625 nm
  • Wide-area integrating sphere detector
  • 광역 적분구 검출기
  • Insertion loss accuracy: ± 0.03 dB (< 5 dB)
  • 삽입 손실 정확도: ± 0.03 dB (< 5 dB)
  • Testing time: < 5 s per wavelength
  • 측정 시간: 파장당 < 5초

Applications

  • IL/RL testing of fiber optic components
  • 광섬유 부품 IL/RL 테스트
  • Connector and cable assembly inspection
  • 커넥터 및 케이블 어셈블리 검사
  • Incoming QA inspection
  • 입고 QA 검사
  • R&D and production testing
  • 연구개발 및 양산 테스트

Specifications

Parameter Single-mode Multimode
Fiber Type 9/125 µm 50/125 & 62.5/125 µm
Operating Wavelengths 1310/1490/1550/1625 nm 850/1300 nm
Source Type FP Laser LEDs / FP Laser
Return Loss Range 30 to 85 dB 10 to 60 dB
Return Loss Accuracy ± 1.0 dB (30–70 dB) ± 1.4 dB (10–30 dB)
Detector Type Wide Area Integrating Sphere
Insertion Loss Accuracy ± 0.03 dB (< 5 dB) / ± 0.15 dB (≥ 5 dB)
Testing Time (Standard) < 5 s per wavelength
