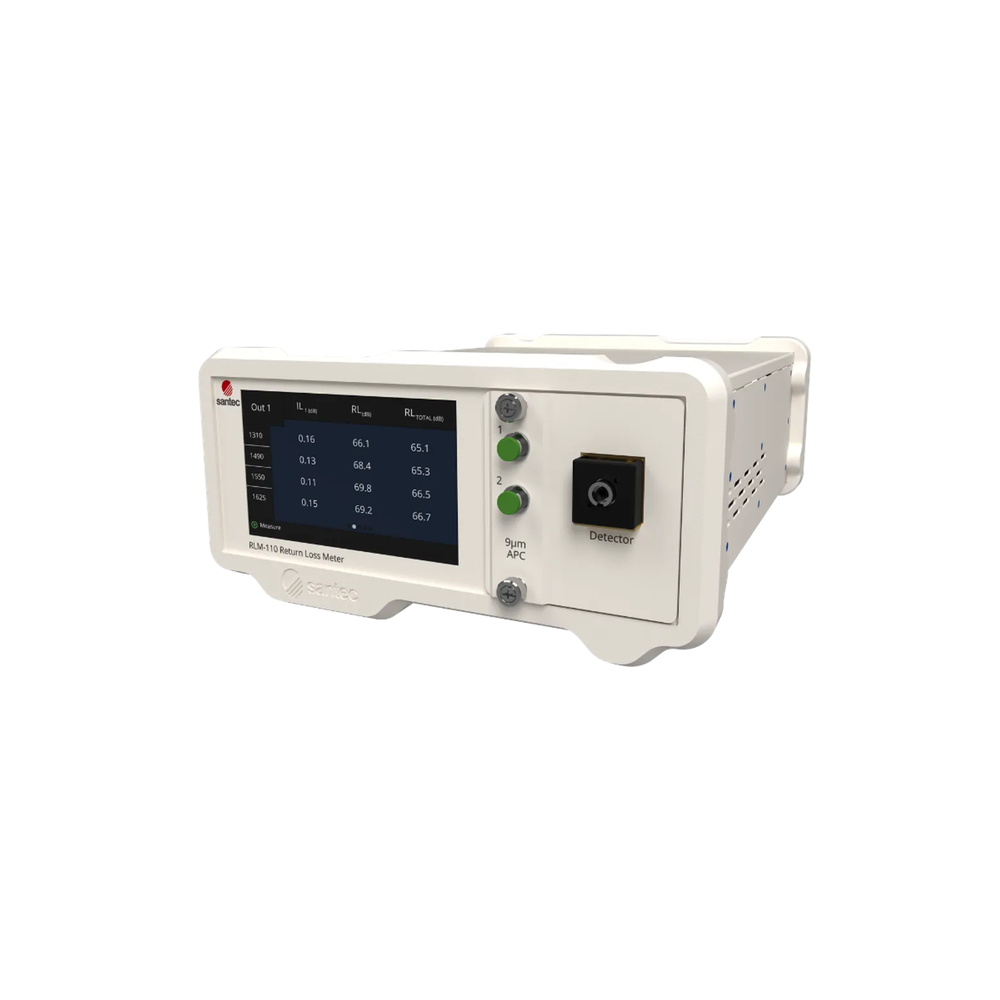

Santec RLM-110 product image

Santec RLM-110 광 반사 손실 측정기 Return Loss Meter

Optical return loss meter, 30–85 dB, 5 wavelengths to 1650 nm, < 1 s testing

광 반사 손실 측정기, 30~85 dB, 5파장

Category: Tags: , , , , Brand:

Description

The RLM-110 is an enhanced optical return loss meter measuring return loss from 30 to 85 dB on single-mode and 10 to 60 dB on multimode fibers, with five operating wavelengths (1310/1490/1550/1625/1650 nm). With a wide-area integrating sphere detector and < 1.0 s per-wavelength testing, it provides fast, accurate IL/RL characterization.

RLM-110은 단일모드 30~85 dB, 멀티모드 10~60 dB의 반사 손실을 5개 동작 파장(1310/1490/1550/1625/1650 nm)으로 측정하는 향상된 광 반사 손실 측정기입니다. 광역 적분구 검출기와 파장당 < 1.0초 측정으로 빠르고 정확한 IL/RL 특성 평가를 제공합니다.

Key Features

  • Five operating wavelengths incl. 1650 nm
  • 1650 nm 포함 5개 동작 파장
  • Return loss range: 30–85 dB (SM)
  • 반사 손실 범위: 30~85 dB (SM)
  • Return loss accuracy: ± 1.0 dB (30–70 dB)
  • 반사 손실 정확도: ± 1.0 dB (30~70 dB)
  • Fast testing: < 1.0 s per wavelength
  • 고속 측정: 파장당 < 1.0초
  • Wide-area integrating sphere detector
  • 광역 적분구 검출기
  • IL accuracy: ± 0.03 dB (< 5 dB loss)
  • IL 정확도: ± 0.03 dB (< 5 dB)

Applications

  • IL/RL testing of fiber optic components
  • 광섬유 부품 IL/RL 테스트
  • Connector and cable assembly inspection
  • 커넥터 및 케이블 어셈블리 검사
  • Incoming QA inspection
  • 입고 QA 검사
  • High-throughput production testing
  • 고처리량 양산 테스트

Specifications

Parameter Single-mode Multimode
Fiber Type 9/125 µm 50/125 & 62.5/125 µm
Operating Wavelengths 1310/1490/1550/1625/1650 nm 850/1300 nm
Return Loss Range 30 to 85 dB 10 to 60 dB
Return Loss Accuracy ± 1.0 dB (30–70 dB) ± 1.4 dB (10–45 dB)
Detector Type Wide Area Integrating Sphere
Insertion Loss Accuracy ± 0.03 dB ( 5 dB)
Testing Time < 1.0 s per wavelength
