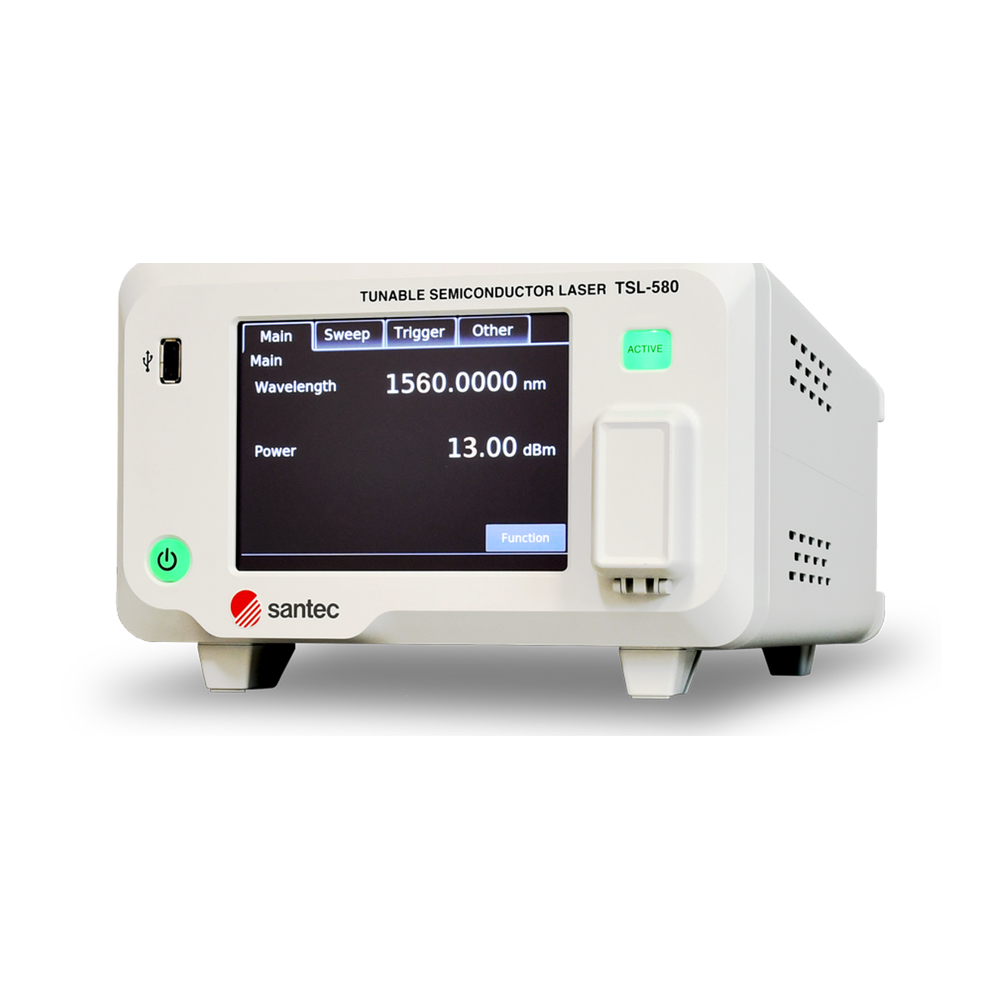

Name: Santec TSL-580 파장가변 레이저 Tunable Laser
Brand: 05. Laser Systems

Description

The TSL-580 is the 8th generation of Santec’s high-performance tunable laser, combining a wide wavelength tuning range with high output power and a superior signal-to-noise ratio. A redesigned laser cavity increases output power and improves sweep linearity, while updated control electronics support a narrower linewidth for more stable frequency behavior and precise wavelength control.

TSL-580은 Santec 8세대 고성능 파장가변 레이저로, 넓은 파장 가변 범위와 고출력·우수한 신호대잡음비를 결합합니다. 재설계된 레이저 공진기로 출력과 스캔 선형성을 높이고, 개선된 제어 전자장치로 더 좁은 선폭과 안정적인 주파수 거동·정밀 파장 제어를 제공합니다.

Key Features

Fast wavelength sweeps up to 200 nm/s
최대 200 nm/s 고속 파장 스캔
Wide tuning range: 1240–1640 nm
광대역 가변: 1240~1640 nm
Wavelength resolution: 0.1 pm
파장 분해능: 0.1 pm
High output power: > 15 dBm @peak
고출력: > 15 dBm @피크
High SNR: 90 dB/0.1 nm
고신호대잡음비: 90 dB/0.1 nm
Narrow linewidth: 20 kHz typ. (Type Q)
좁은 선폭: 20 kHz typ. (Type Q)
Sweep linearity: < 5 %
스캔 선형성: < 5 %

Applications

Photonic characterization (SiPh, Quantum)
포토닉 특성 평가 (실리콘 포토닉스, 양자)
Optical component characterization
광소자 특성 평가
Fiber optic transmission testing
광섬유 전송 테스트
Optical spectroscopy
광 분광학

Specifications

Parameter	Type P	Type Q
Wavelength Tuning Range	1240–1380 / 1355–1505 / 1480–1640 nm
Wavelength Setting Resolution	0.1 pm
Wavelength Stability (typ.)	≤ ±1 pm
Absolute Wavelength Accuracy	±1 pm (typ.)
Wavelength Repeatability (typ.)	±0.5 pm
Sweep Speed	1 to 200 nm/s
Sweep Linearity (typ.)	5 %
Fine Tuning Scan Range	> 10 GHz
Output Power (Peak, typ.)	> 15 dBm
Power Stability	±0.01 dB
Linewidth (typ.)	Type P: 100 kHz	Type Q: 20 kHz
SMSR (typ.)	> 45 dB
RIN (typ.)	−145 dB/Hz (1 MHz–3 GHz)
Optical Fiber	PMF
Communication	GP-IB (IEEE 488.2), USB, Ethernet
Operating Temperature	15 to 35 °C
