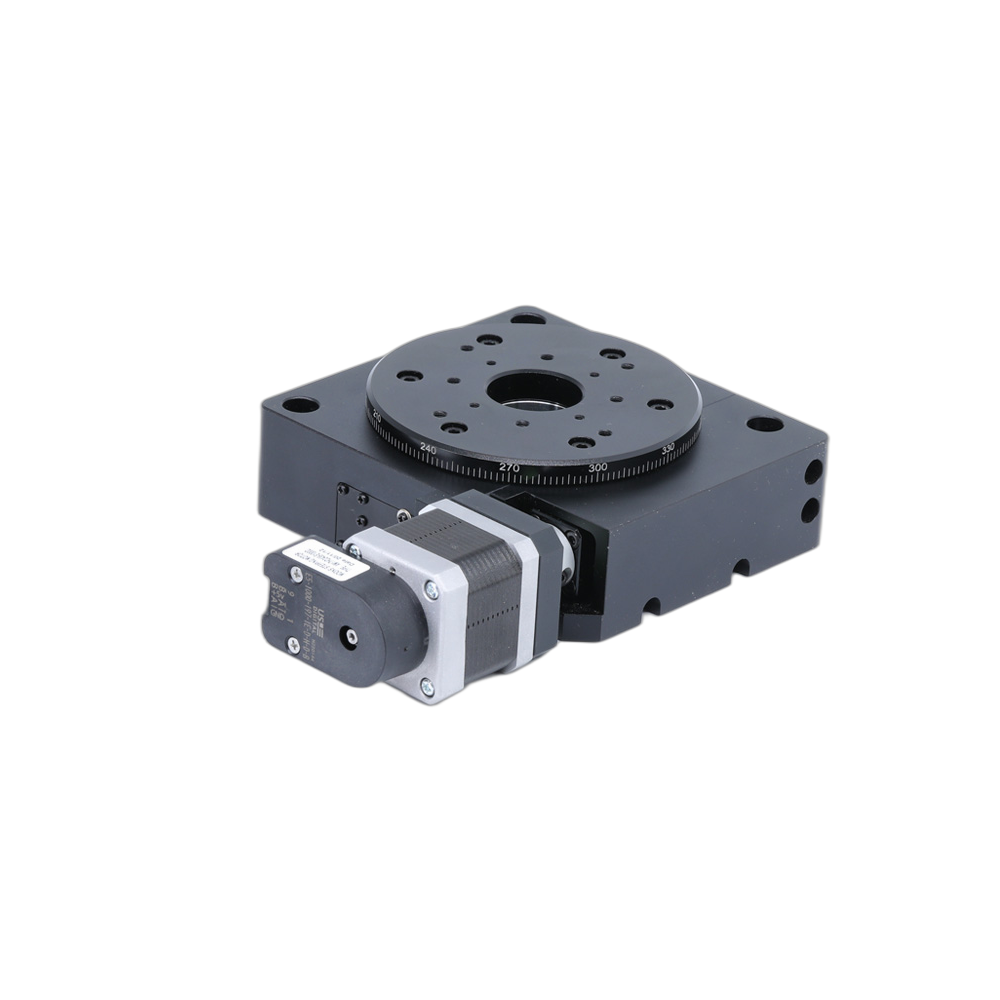

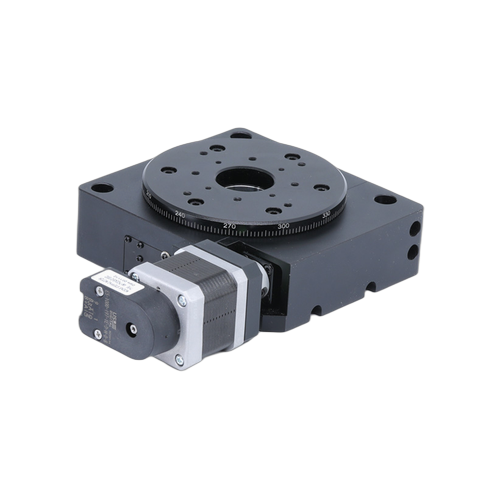

Zolix TBRK 전동 회전 스테이지 Motorized Rotation Stage
Compact motorized rotation stage with high angular resolution
고분해능 전동 회전 스테이지
Description
TBRK 시리즈는 전동 회전 스테이지로, 웜기어 구동 방식으로 360° 연속 회전 및 정밀 위치 결정이 가능합니다. 100~200mm 테이블 크기를 제공합니다.
Specifications
|
Model |
TBRK100 |
TBRK200 |
|
Table Size (mm) |
φ102 |
φ196 |
|
Angle Range (°) |
360 |
360 |
|
Worm Gear Ratio |
180:1 |
180:1 |
|
Guid Mechanism |
Cross Roller |
Cross Roller |
|
Weight (Kg) |
2.3 |
7.2 |
|
Semi-closed loop resolution (°) |
0.0005 |
0.0005 |
|
Open loop resolution under 8 subdivision (°) |
0.00125 |
0.00125 |
|
Max Speed (°/s) |
20 |
20 |
|
Repeat position accuracy (°) |
≤±0.003 |
≤±0.003 |
|
Backlash (°) |
≤0.003 |
≤0.003 |
|
Static parallelism (mm) |
≤0.08 |
≤0.08 |
|
End jump (axial runout) (µm) |
≤36 |
≤40 |
|
(µm) |
≤27 |
≤30 |
|
Motor and Angle (°) |
two phase 42 stepper motor, 1.8 |
two phase 57 stepper motor, 1.8 |
|
Operating current (A) |
1.5 |
1.8 |
|
Motor Torque (N·m) |
0.46 |
1.25 |
|
Load in horizontal (Kg) |
20 |
40 |
|
Invert Load (Kg) |
5 |
10 |
|
Vertical Load (Kg) |
5 |
10 |
