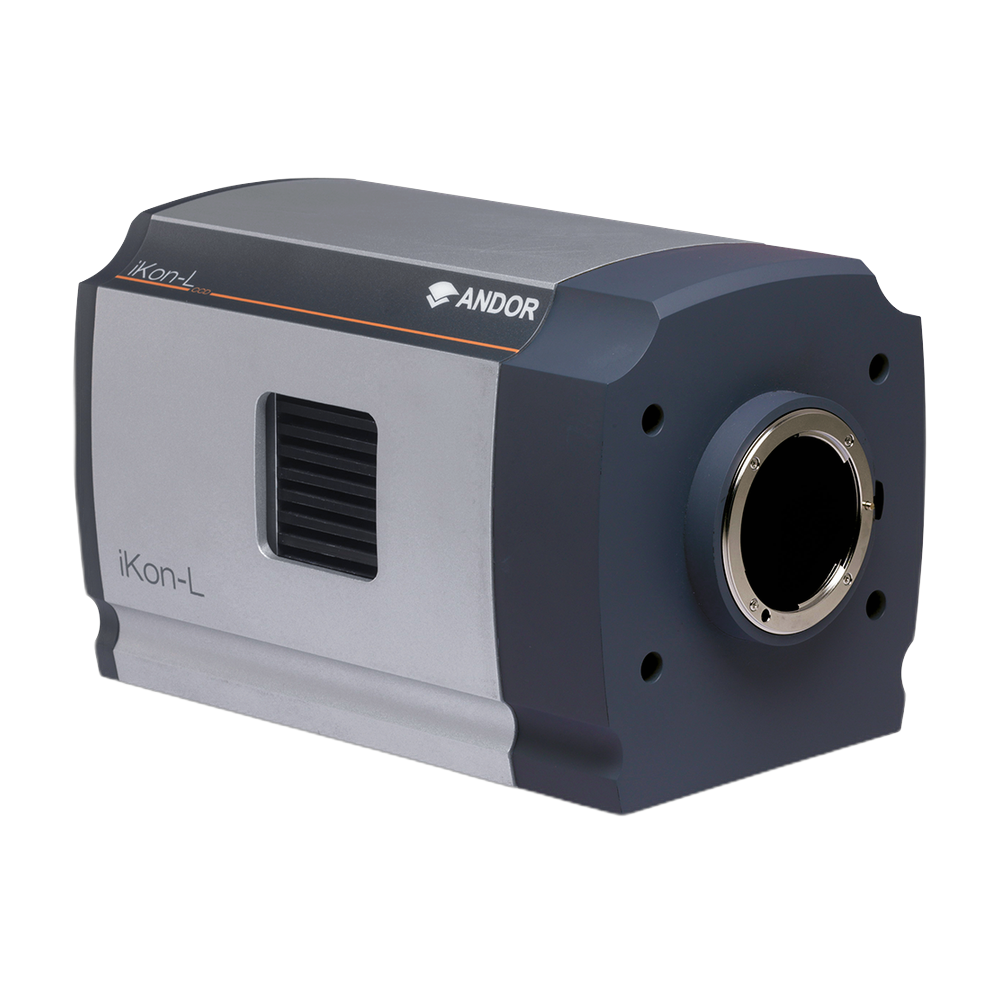

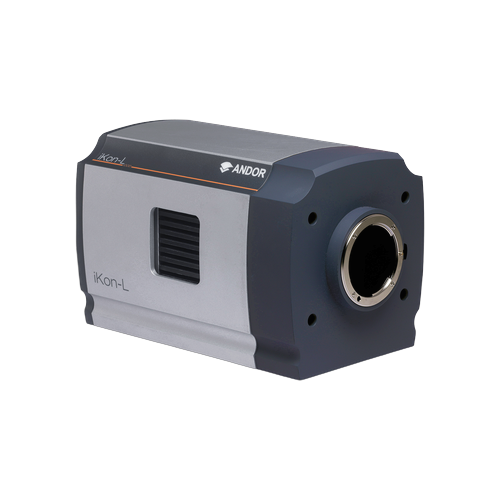

Andor iKon-L 936 CCD Camera

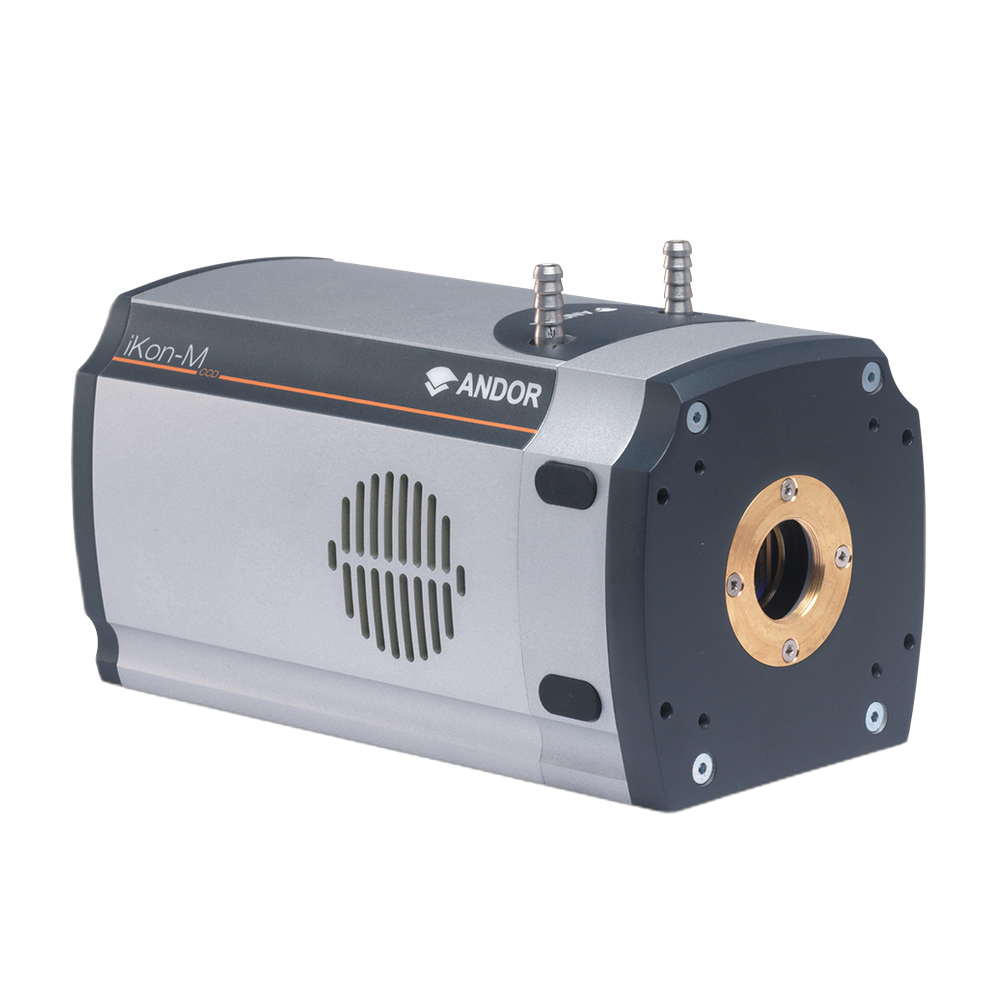

Andor iKon-M 934 CCD Camera

Andor iKon CCD 대면적 과학 카메라 Large Area CCD Camera

Large-area deep-cooled CCD cameras — iKon-L 936 (2048×2048, 27.6 mm) and iKon-M 934 (1024×1024, 13.3 mm) with up to 95% QE.

대면적 심냉각 CCD 카메라 — iKon-L 936 (2048×2048, 27.6 mm) / iKon-M 934 (1024×1024, 13.3 mm), 최대 95% QE.

Categories: , Tags: , , , , , , , , , , , , Brand:

Description

Andor iKon CCD는 과학 이미징 전용으로 설계된 대면적 심냉각 CCD 카메라 시리즈입니다. iKon-L 936은 2048×2048(27.6×27.6 mm) 대형 센서로 천문학·생물학 이미징에, iKon-M 934는 1024×1024(13.3×13.3 mm) 센서로 고감도 소형 이미징에 최적화되어 있습니다. 최대 95% 양자 효율과 -100°C 심냉각으로 극저잡음 성능을 제공합니다.

Andor iKon CCD는 iKon-L 936과 iKon-M 934 두 모델로 구성됩니다. UltraVac™ 영구 진공 밀봉, 16비트 디지털화, USB 2.0 인터페이스를 갖추며 천문학, 형광 이미징, 생명과학 연구에 폭넓게 활용됩니다.

Key Features

  • iKon-L 936: 2048 × 2048 pixels (4.2 MP), 13.5 μm pixel, 27.6 × 27.6 mm large-format sensor
  • iKon-L 936: 2048×2048 픽셀 (4.2 MP), 13.5 μm 픽셀, 27.6×27.6 mm 대형 센서
  • iKon-M 934: 1024 × 1024 pixels, 13 μm pixel, 13.3 × 13.3 mm sensor — up to 95% QEmax
  • iKon-M 934: 1024×1024 픽셀, 13 μm 픽셀, 13.3×13.3 mm — 최대 95% QE
  • Deep TE cooling to -100°C (chiller); UltraVac™ permanent hermetic vacuum seal
  • 열전 냉각 최저 -100°C (칠러), UltraVac™ 영구 기밀 진공 밀봉
  • Multiple sensor options: BV (VIS), BU2 (UV), BEX2-DD (UV-NIR broadband deep depletion)
  • 다양한 센서 옵션: BV(가시광), BU2(UV), BEX2-DD(UV-NIR 광대역 심공핍)
  • Read noise as low as 2.9 e⁻ (iKon-L, 0.05 MHz High Sensitivity); 16-bit digitization
  • 판독 잡음 최저 2.9 e⁻ (iKon-L, 0.05 MHz 고감도 모드), 16비트 디지털화
  • USB 2.0 interface; trigger I/O: Fire, External Trigger, Shutter
  • USB 2.0 인터페이스, 트리거 I/O: Fire, 외부 트리거, 셔터
  • High and broad QE profile from UV to NIR — ideal for faint astronomical targets
  • UV~NIR 광대역 고QE 프로파일 — 희미한 천문 목표 관측에 최적

Applications

  • Astronomy and astrophysics — faint object imaging, sky surveys
  • 천문학 및 천체물리학 — 희미한 천체 이미징, 천체 탐사
  • Fluorescence microscopy and biological imaging
  • 형광 현미경 및 생물학적 이미징
  • Bose-Einstein Condensation (BEC) and quantum gas experiments
  • 보스-아인슈타인 응축(BEC) 및 양자 기체 실험
  • Drug discovery and high-content screening
  • 신약 개발 및 고함량 스크리닝
  • Solar cell and photovoltaic characterization
  • 태양전지 및 광전 소자 특성 분석

Specifications

Parameter iKon-L 936 iKon-M 934
Active Pixels (H × V) 2048 × 2048 1024 × 1024
Pixel Size 13.5 × 13.5 μm 13 × 13 μm
Image Area 27.6 × 27.6 mm 13.3 × 13.3 mm
Peak QE >90% (BEX2-DD) Up to 95%
Min. Temp. (4-stage / 5-stage peltier) Air: -70/-80°C / Chiller: -80/-100°C Air: -80°C / Chiller: -100°C
Read Noise @ 0.05 MHz (e⁻ typ) 2.9 (High Sensitivity) 2.9
Dark Current @ -80°C (e⁻/pixel/sec) BV: low / BEX2-DD: low BV: 0.00030 / BEX2-DD: 0.01700
Sensor Options BV, BEX2-DD BV, BU2, BEX2-DD
Digitization 16-bit
PC Interface USB 2.0
Trigger I/O Fire (Output), External Trigger (Input), Shutter (Output)
Linearity Better than 99%
Vacuum Seal UltraVac™ permanent hermetic
