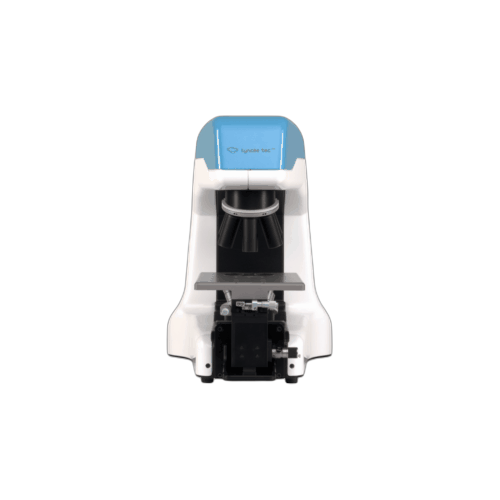

Lyncée Tec DHM T-series 투과형 디지털 홀로그래픽 현미경 DHM

Description

The Digital Holographic Microscopy (DHM®) is a patented technology. It records, with a digital camera, holograms produced by the interference between the beam transmitted through the sample, and a reference beam generated inside of the microscope. The holograms are processed numerically to reconstruct a 3D optical map of the specimen.

디지털 홀로그래픽 현미경(DHM®)은 특허 기술입니다. 샘플을 투과한 빔과 현미경 내부의 참조 빔 간의 간섭으로 생성된 홀로그램을 디지털 카메라로 기록하며, 홀로그램을 수치적으로 처리하여 시편의 3D 광학 맵을 재구성합니다.

The DHM® T-series is a transmission configured Digital Holographic Microscope and optical profilometer for applications in life science and material science: a unique experimental set-up enabling characterization of light transmitting samples. It enables non-toxic, label-free quantitative measurements of individual living cells and cultures up to confluence.

DHM® T 시리즈는 생명과학 및 재료과학 분야를 위한 투과형 디지털 홀로그래픽 현미경 겸 광학 프로파일로미터입니다. 광 투과 샘플의 특성 분석에 최적화된 구성으로, 살아있는 세포의 무독성·라벨프리 정량 측정이 가능합니다.

The vertical calibration of DHM is intrinsically defined by the laser wavelength, providing high accuracy and reproducible data with interferometric resolution, i.e. a subnanometric vertical resolution. Thanks to advanced numerical processing of the recorded hologram, sharp focus can be performed simultaneously or after measurement as a post-processing without manually adjusting the height of the sample.

DHM의 수직 교정은 레이저 파장에 의해 내재적으로 결정되어 간섭계 분해능(서브 나노미터 수직 분해능)을 제공합니다. 홀로그램의 수치 처리 덕분에 샘플 높이를 수동 조정하지 않고 측정 후 후처리로도 초점 조절이 가능합니다.

Two configurations of Transmission DHM are available:
투과형 DHM은 2가지 구성으로 제공됩니다:

• T1000 models: Configured with a single wavelength; the ideal tool for studying simple living cells as well as measuring transparent material samples with smooth surfaces.
  단일 파장 구성. 단순 생세포 연구 및 매끄러운 투명 재료 샘플 측정에 최적.
• T2100 models: Configured for measuring simultaneously at two wavelengths, extending measurement capability.
  2파장 동시 측정 구성으로 측정 범위 확장.

Applications / 응용 분야

• Biological Imaging & Life Science: Label-free biological microscopy, time-lapse, multi-well plate screening, diagnostics, and investigation of unexplored biological processes.
  생물학적 이미징 및 생명과학: 라벨프리 생물 현미경, 타임랩스, 멀티웰 플레이트 스크리닝, 진단 및 미개척 생물학적 프로세스 연구.
• Biological Process Interpretation: Quantitative phase measurements can be interpreted in terms of channel activity, cell viability, intracellular concentration, and morphology changes.
  생물학적 프로세스 해석: 채널 활성, 세포 생존율, 세포 내 농도 및 형태 변화를 정량적 위상 측정으로 분석.
• Multimodal Imaging: Combined with an optional fluorescence module for simultaneous DHM and fluorescence measurements, decreasing the number of necessary fluorescence labelling and enhancing understanding of cellular mechanisms. It can also be combined with an electrophysiological setup.
  다중 모달 이미징: 선택적 형광 모듈과 결합하여 DHM과 형광 측정을 동시 수행. 형광 라벨링 횟수 감소 및 전기생리학적 셋업과의 결합 가능.
• Material Science & Innovative Materials/Devices: Measurement of sample optical topography, thickness variability, size and location of internal structures and defects, refractive indices and concentration, and birefringence.
  재료과학: 광학 형상, 두께 편차, 내부 구조 및 결함 크기/위치, 굴절률, 복굴절 측정.
• Fast Dynamical Measurement Applications:
  고속 동적 측정 응용:
  • Micro-optics / 마이크로 광학
  • Micro-fluidics / 마이크로 유체
  • Stress and constraints analysis / 응력 및 변형 분석
  • Liquid Crystal Displays (LCD) / 액정 디스플레이
  • Biophysics / 생물물리학
  • Wettability of coatings and structures / 코팅 및 구조물 습윤성
  • Fluids and gas dynamics / 유체 및 기체 역학
  • Dissolution and crystallization / 용해 및 결정화
  • Particle velocimetry / 입자 속도 측정

Specifications

System	T1000	T2100
DHM models	T1000	T2100
Number of laser sources / 레이저 광원 수	1	2
Operating wavelength (±1.0 nm) / 동작 파장	666 nm	666 nm, 794 nm
Laser wavelength stability / 레이저 파장 안정성	0.01 nm/°C at 675 nm
Sample stage / 샘플 스테이지	Manual or motorized XYZ stages 114 mm × 76 mm × 38 mm
Objectives / 대물렌즈	Magnification 1.25× to 100×, standard, high NA, long working distance, water/oil immersion
Objective & condenser turret / 대물·콘덴서 터렛	6 positions / 6 포지션
Computer / 컴퓨터	Workstation with latest multicore Intel® processor, high performance graphic card, min. 21″ screen
Software / 소프트웨어	Proprietary Koala software (C++ and .NET); optional advanced analysis modules
Data compatibility / 데이터 호환	Bin format; exportable as .txt, .tif
Performance / 성능
Measurement mode / 측정 모드	Single wavelength at 666 nm	Short synthetic wavelength at 8 µm
Applicable models / 적용 모델	T1000, T2100	T2100
Accuracy / 정확도 [nm]	1.0	1.0 / 5.0 *
Vertical resolution / 수직 분해능 [nm]	2.0	2.0 / 10.0 *
Repeatability / 반복 정밀도 [nm]	0.02	0.02 / 0.05 *
Vertical measuring range / 수직 측정 범위	Up to 500 µm
Max. step height / 최대 단차	Up to 1.0 µm (air) / Up to 3.5 µm (water)	Up to 7.0 µm (air) / Up to 22 µm (water)
Vertical calibration / 수직 교정	Determined by interferometric optical filter, ±0.1 nm
Acquisition time / 취득 시간	Standard: 500 µs (optional: 10 µs)
Acquisition rate / 취득 속도	Standard: 190 fps at 1024×1024 pixels (optional: up to 100,000 fps)
Reconstruction rate / 재구성 속도	Up to 25 fps at 1024×1024 pixels (optional: up to 60 fps)
Lateral resolution / 수평 분해능	Objective-dependent, down to 300 nm
Field of view / 시야	Objective-dependent, from 66 µm × 66 µm up to 5 mm × 5 mm
Working distance / 작동 거리	Objective-dependent, from 0.3 to 18 mm
Digital focusing range / 디지털 초점 범위	Up to 50× depth of field (objective-dependent)
Sample illumination / 샘플 조명	Down to 1 µW/cm²
Hardware / 하드웨어
Input voltage / 입력 전압	85–260 VAC, 50/60 Hz
Max. power / 최대 소비 전력	250 W
Dimensions / 크기 (L×W×H)	600 × 350 × 500 mm
Weight / 무게	30 kg

* With / Without single wavelength mapping  |  ** Objectives specifications on www.lynceetec.com/microscope-objectives

Options / 옵션

• Objectives with extra-LWD, cover-glass correction, for immersion, etc. / 초장작동거리·커버글라스 보정·침지 대물렌즈 등
• Motorized stage for automation and stitching / 자동화 및 스티칭용 전동 스테이지
• Remote TCP/IP module for automation and remote control / 원격 자동화 및 원격 제어 TCP/IP 모듈
• Stroboscopic unit for MEMS analysis / MEMS 분석용 스트로보스코픽 유닛
• Dipping tip for immersion measurement in well plate and open chambers / 웰 플레이트 및 개방형 챔버 침지 측정용 딥핑 팁
• Fluorescence module to combine DHM with epifluorescence measurements / DHM과 에피형광 측정 결합용 형광 모듈
• High-speed camera to extend measurement capabilities / 측정 기능 확장을 위한 고속 카메라

---
