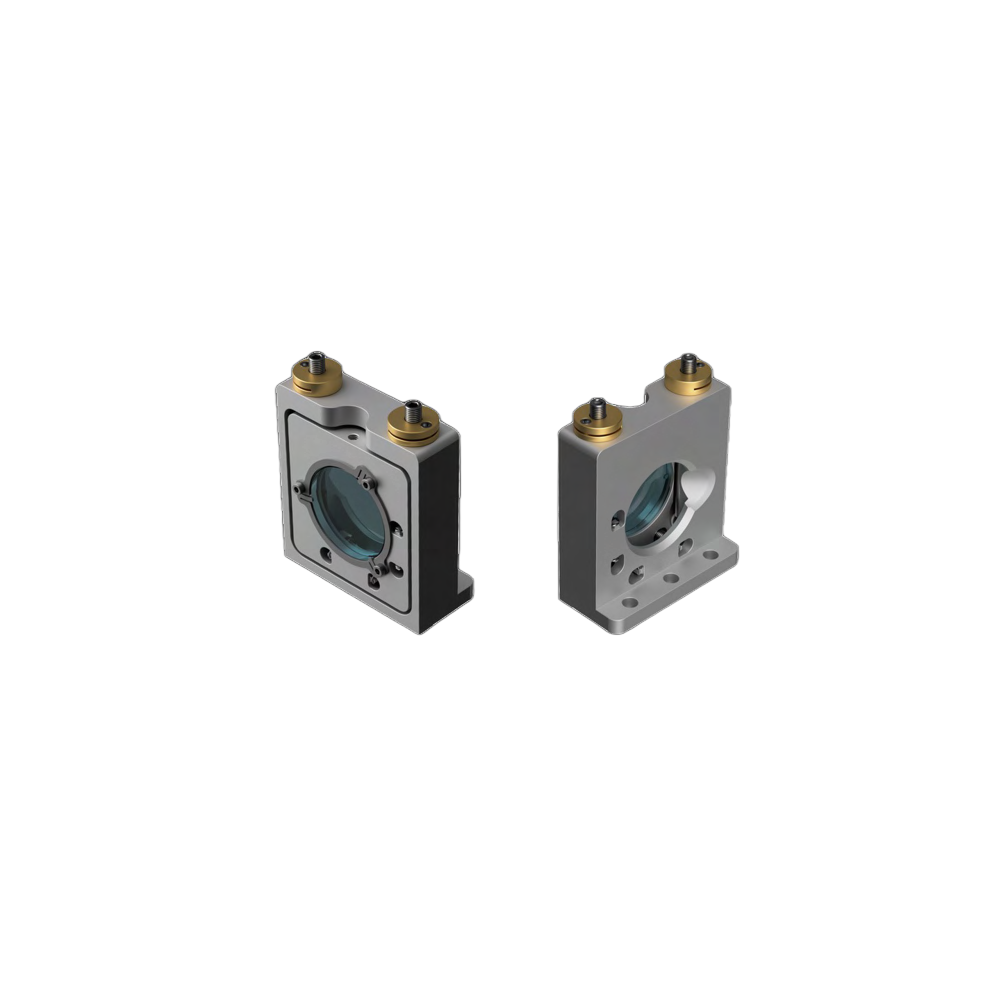

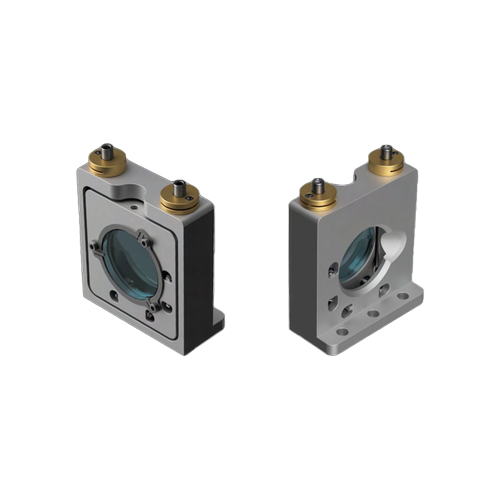

Optogama 수직형 키네매틱 마운트 Vertical Kinematic Mount 25mm Optics
Vertical kinematic mount, stainless steel, 2-axis yaw/pitch ±3°, 25 mm optics, 127 TPI
수직형 키네매틱 마운트, 스테인리스강, 2축 요/피치 ±3°, 25 mm 광학, 127 TPI
Description
The Vertical Kinematic Mount is a precision stainless steel optical mount for 1-inch (25 mm) optics in space-constrained vertical beam configurations. With hardened steel ball seats, 127 TPI fine adjustment screws, and a low wavefront distortion retaining spring, it provides reliable long-term optical alignment in industrial environments.
수직형 키네매틱 마운트는 공간 제약이 있는 수직 빔 구성에서 1인치(25 mm) 광학 소자를 위한 정밀 스테인리스강 광학 마운트입니다. 경화 강구 시트, 127 TPI 미세 조절 나사, 낮은 파면 왜곡 스프링으로 산업 환경에서 신뢰할 수 있는 장기 광학 정렬을 제공합니다.
Key Features
- Annealed stainless steel; hardened steel ball seats for smooth kinematic adjustment
- 소둔 스테인리스강, 경화 강구 시트로 부드러운 키네매틱 조절
- 2-axis adjustment: yaw and pitch ±3°; 127 TPI fine screws
- 2축 조절: 요(yaw) 및 피치(pitch) ±3°, 127 TPI 미세 나사
- Mounting from top and bottom; both axis lockable
- 상하 마운팅 옵션, 양축 잠금 가능
- For 25.0–25.4 mm (1″) optics; low wavefront distortion retaining spring
- 25.0–25.4 mm (1인치) 광학 소자용, 낮은 파면 왜곡 스프링
Applications
- Precision optics mounting for long-term reliability in industrial beam paths
- 산업용 빔 경로의 정밀 광학 소자 장기 마운팅
- Space-limited vertical optical configurations
- 공간 제약 수직 광학 구성
Specifications
| Parameter | Specification |
|---|---|
| Number of axes | 2 (Yaw, Pitch) |
| Travel range (Yaw/Pitch) | ±3° |
| Resolution | 200 µm/rev, 127 TPI (0.74°/rev) |
| Maximum load | 30 g |
| Material | Stainless steel |
| Dimensions (W×H×L) | 47 × 62 × 21.5 mm |
| Weight | 161 g |
| Optics diameter | 25.0–25.4 mm (1″) |
| Optics thickness | 2–5 mm |
| HEX screwdriver (adjustment) | 2 mm HEX |
| HEX screwdriver (lock) | 1.5 mm HEX |
